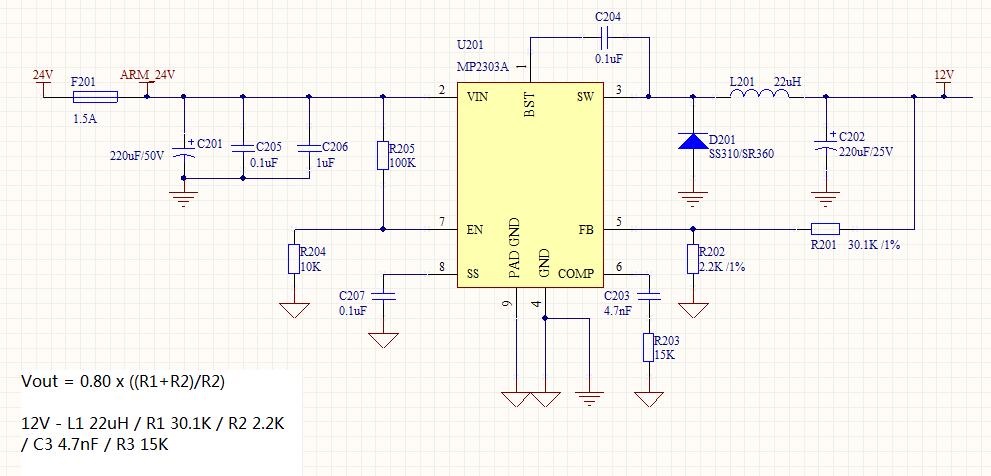

MP2303A电路，BS和SW之间的电容可以离开MP2303多远而不影响电压输出。

碰到很奇怪的问题，第一版MP2303A输出12V没问题，第二版上电的时候偶尔会降到3.6V这样。 再次上电又好了。 只动了一个BS和SW之间的电容，往上挪了2mm而已。

还没确定是元器件的问题还是布局改动的问题。心里放心不下，咨询一下坛里的前辈。这个电容放置有什么很苛刻的要求没有？


官方EV的布局。BS和SW很近，直接横跨2脚就连在一起了。

=====================================================================

High-Side Gate Drive Boost Input. BS supplies the drive for the high-side N-Channel MOSFET
switch. Connect a 0.01μF or greater capacitor from SW to BS to power the high side switch.

datasheet里这段话不是很明白，BS和SW之间是反馈线路吗？是不是一定得短？
