求问，STM32CubeMX的CAN用法。

2019-12-15 11:00发布

站内问答 / STM32/STM8
14224 9 10
目前一直卡在如下的初始化过程中，始终是失败的，没有接其他的CAN总线电路。

  1.   /* Check Sleep mode leave acknowledge */
  2.   while ((hcan->Instance->MSR & CAN_MSR_SLAK) != 0U)
  3.   {
  4.     if ((HAL_GetTick() - tickstart) > CAN_TIMEOUT_VALUE)
  5.     {
  6.       /* Update error code */
  7.       hcan->ErrorCode |= HAL_CAN_ERROR_TIMEOUT;

  9.       /* Change CAN state */
  10.       hcan->State = HAL_CAN_STATE_ERROR;

  12.       return HAL_ERROR;
  13.     }
  14.   }
复制代码

因为是用于简单测试，所以终端电容电阻共模电感都没有加，还是CANH和CANL之间必须加电阻和电容？

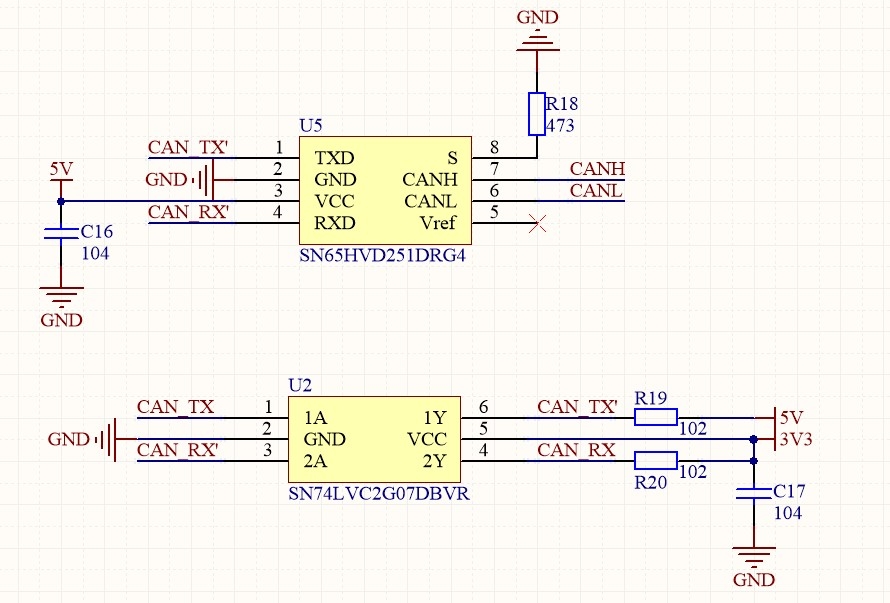

电路图如下所示：
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
9条回答
gsq19920418
2019-12-16 11:19
smaret 发表于 2018-12-1 11:16
CAN 需要回路，没有外部回路时。就是环回模式。不然就会卡在初始化的地方。 ...

我需要在CANH和CANL之间焊接电阻？
