大致简介:
小弟最近在看<<权威指南>>,想稍微深入点了解下cm3/cm4内核机制,遇到如下问题,恳请指教...
开发环境:
stm32f103zet6+mdk5.14 硬件仿真
具体问题:

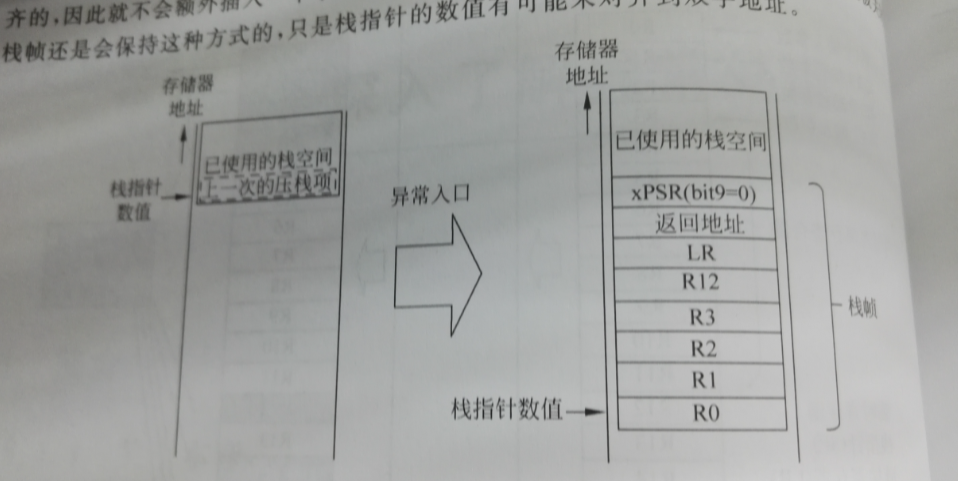

<<权威指南>>上说,进入异常/中断时的压栈顺序如下图(暂时不考虑浮点寄存器):
下载附件
2017-5-31 17:27 上传
第一张图:
xPSR->XXX->XXX->R12->R3->R2->R1->R0
问题1: XXX XXX 分别是指什么啊???
问题2: EXC_RETURN搞哪去了???
第二张图:
问题3: 此时都已经进入ISR服务函数内部,现在才存储EXC_RETURN?会不会太晚?
问题4: 如果是这样的话,那总共压栈的字内存就已经超过8字了(计算不考虑压入的R8-R4用作保存局部变量,那总共压栈的字数也有9个字了啊)?
恳请大神指教~~~
小弟最近在看<<权威指南>>,想稍微深入点了解下cm3/cm4内核机制,遇到如下问题,恳请指教...
开发环境:
stm32f103zet6+mdk5.14 硬件仿真
具体问题:
<<权威指南>>上说,进入异常/中断时的压栈顺序如下图(暂时不考虑浮点寄存器):
下载附件
2017-5-31 17:27 上传
第一张图:
xPSR->XXX->XXX->R12->R3->R2->R1->R0
问题1: XXX XXX 分别是指什么啊???
问题2: EXC_RETURN搞哪去了???
第二张图:
问题3: 此时都已经进入ISR服务函数内部,现在才存储EXC_RETURN?会不会太晚?
问题4: 如果是这样的话,那总共压栈的字内存就已经超过8字了(计算不考虑压入的R8-R4用作保存局部变量,那总共压栈的字数也有9个字了啊)?
恳请大神指教~~~
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
1> 大神说的应该是正确的,入栈保存8个字,分别应该是xPSR->PC(返回地址)->LR->R12->R3->R2->R1->R0
2>从图1和图2的的汇编创口根本找不到压栈汇编代码,可见这部分是由编译器自动完成的.出栈应该也是同样的道理.
3>只要进入异常/中断,上述8个寄存器是必须压入堆栈的,这个是"官方标配",如果在ISR内部需要使用局部变量或者再次进行函数调用,就需要额外保存寄存器,这属于"豪华套餐".
4>图1中将LR进行保存,是因为图1中ISR内部有函数调用,会再次使用LR,所以需要将LR的值进行保存,而图2中就不需要...
如果有理解错误的地方,还请大神继续指教,谢谢了...
下载附件
2017-6-1 15:54 上传
