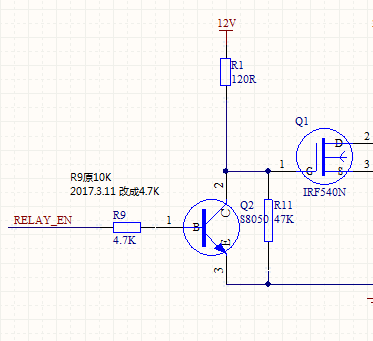

公司里一直沿用的电磁铁或者电磁阀驱动电路，如下图1，18K PWM驱动，GS电阻设为120R，电阻已经发热很严重了，GS的波形也不是太好，而且是高电平断开，低电平吸合，是不是在安全方面也有隐患？
如果只是驱动电磁阀，GS电阻设为1K也没事，主要是PWM波的时候，GS电阻还是有些大。
下载附件
2017-5-13 14:59 上传
图二
坛友能帮我分析下图二吗？如果是同样高频驱动电磁铁，哪个GS波形更好一些？MOS管损耗小一些？
如果只是驱动电磁阀，GS电阻设为1K也没事，主要是PWM波的时候，GS电阻还是有些大。
下载附件
2017-5-13 14:59 上传
图二
坛友能帮我分析下图二吗？如果是同样高频驱动电磁铁，哪个GS波形更好一些？MOS管损耗小一些？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
E极串电阻关断不了MOS，有好多专用的驱动光耦，好像TLP151是
