請問各位有關於STM32 的 USART 的 oversampling 功能及應用

2020-01-10 19:39发布

站内问答 / STM32/STM8
7300 5 5
本帖最后由 陳聖文 于 2018-4-13 09:35 编辑


小弟我正在研究STM32F030R8的USART
用STM32cubeMX輸出的範例

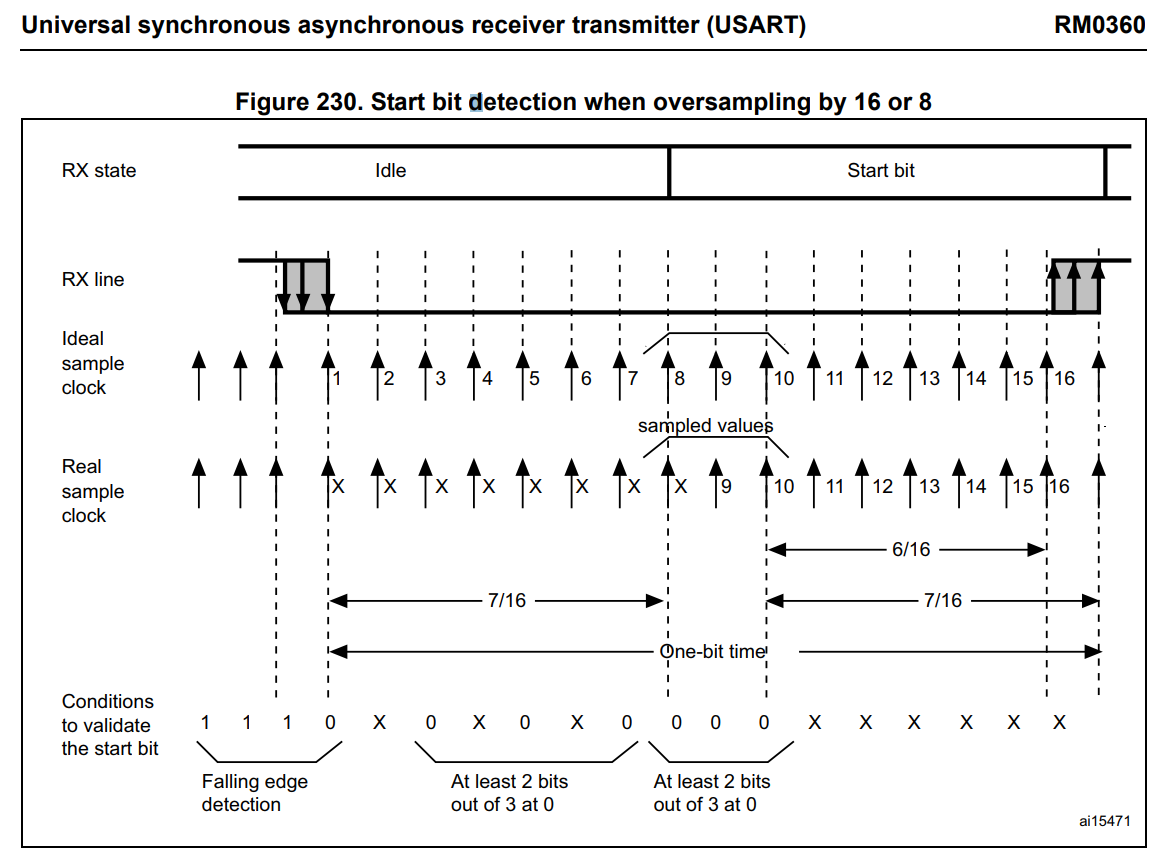

剛剛看到 oversampling 有一絲不解,過採樣是啥?
咱認為是一個位元內同時取樣多次,可以提升精準度
只是...實在看不懂阿@@
還請各位大大幫忙解惑

另外想問下...是不是和OneBitSampling有關?


  2.   huart2.Instance = USART2;
  3.   huart2.Init.BaudRate = 115200;//鮑率
  4.   huart2.Init.WordLength = UART_WORDLENGTH_8B;//位元數,這裡選取8位元
  5.   huart2.Init.StopBits = UART_STOPBITS_1;//停止位元,這裡選擇1個停止位元
  6.   huart2.Init.Parity = UART_PARITY_NONE;//校準位元,這裡選擇不校準
  7.   huart2.Init.Mode = UART_MODE_TX_RX;//模式,這裡選擇TXRX,也就是雙向模式
  8.   huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;//是否啟用量控制,就是RS232的交握協定用的那個,這裡選擇不用
  9.   huart2.Init.OverSampling = UART_OVERSAMPLING_16;//過採樣設定,一個位元內採樣幾次,以提高精度,因為有可能一個bit的理論時間內,實際出現了短暫的異常電位,這可能是時鐘容差或是電容效應
  10.   huart2.Init.OneBitSampling = UART_ONEBIT_SAMPLING_DISABLED ;
  11.   huart2.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_NO_INIT;
  12.   HAL_UART_Init(&huart2);
复制代码
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
5条回答
陳聖文
2020-01-11 00:07
lllaaa 发表于 2018-4-13 14:59
rx line有突发的毛刺的时候能被oversampling干掉

是不是有點像是防突波的方式呢?
RC充放電的那種
