近期在研究高压无刷电机，在研究别家的量产电路图。

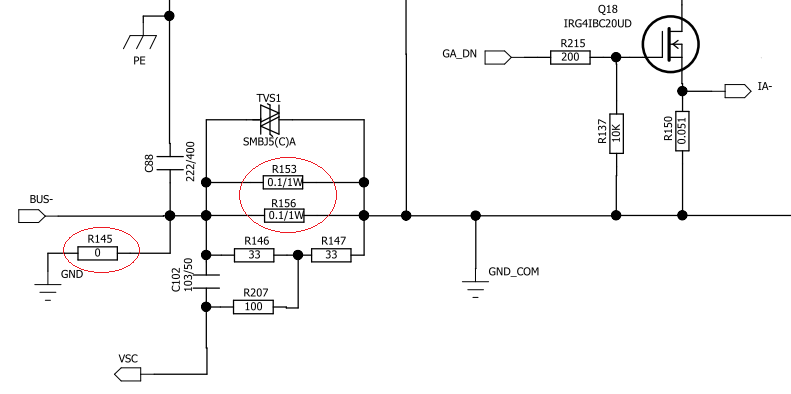

发现AC220V整流地、逻辑地(信号地)、IR2136 COM地 都共地了，这样不是不隔离了吗？ 这样做有什么需要注意的地方？
下载附件
2018-1-9 09:33 上传
不共地的话，这个母线电压是不是不能测量了？
发现AC220V整流地、逻辑地(信号地)、IR2136 COM地 都共地了，这样不是不隔离了吗？ 这样做有什么需要注意的地方？
下载附件
2018-1-9 09:33 上传
不共地的话，这个母线电压是不是不能测量了？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
做完全隔离的话 ，母线电压检测 和 电流检测一样的处理方式，都需要用光耦隔离的
采样精度不会出现问题的。
