今天弄到了了一块JM12864M,老师说是N年前花100多买的，绝对好用
结果在网上DOWN了一段代码更改了一下...一小天了，还没驱动起来，对照了数据手册，也没找到哪里不对劲...

我的两份原厂的参考资料........

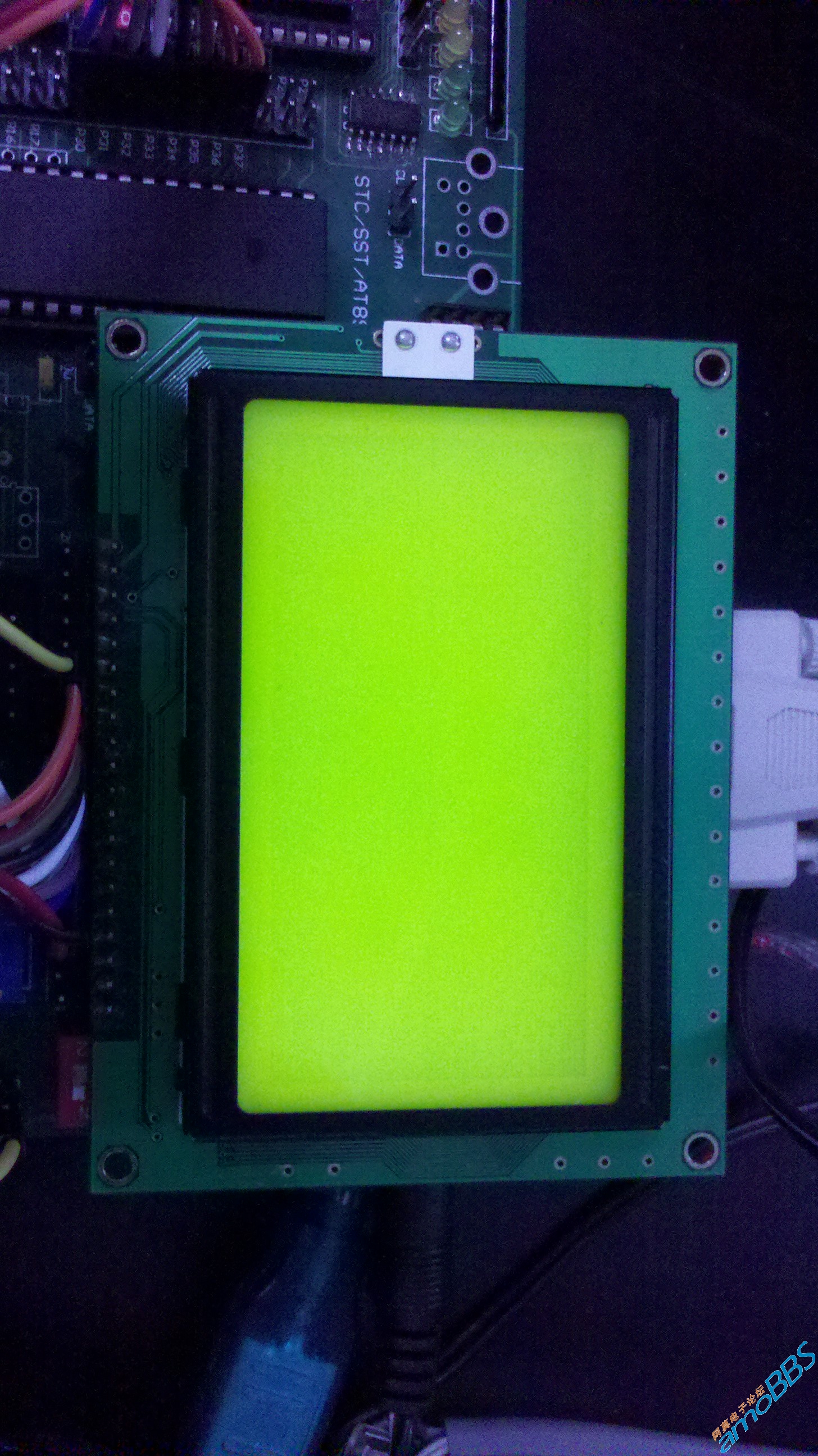

和一张12864靓照.......谢谢万能的坛友帮忙，求点播


#include "reg52.h"
#include "intrins.h"
sbit RS = P1^0 ;
sbit RW = P1^1 ;
sbit CS = P1^2 ;

#define io_LCD12864_DATAPORT P3
#define SET_DATA RS = 1 ;
#define CLR_INC RS = 0 ;
#define SET_READ RW = 1 ;
#define CLR_WRITE RW = 0 ;
#define SET_EN CS = 1 ;
#define CLR_EN CS = 0 ;


void v_Lcd12864PutString_f( unsigned char x, unsigned char y, unsigned char *pData );
void v_Lcd12864CheckBusy_f( void ) ;
void v_Lcd12864SendData_f( unsigned char byData ) ;
void v_Lcd12864SendCmd_f( unsigned char byCmd ) ;
void v_DelayMs_f( unsigned int nDelay ) ;
void v_Lcd12864Init_f( void ) ;
void v_Lcd12864SetAddress_f( unsigned char x, y ) ;
void delay( unsigned int nDelay )  ;


void main( void )
{
        v_Lcd12864Init_f() ;
        v_Lcd12864PutString_f( 0,1, "★☆12864") ;
        while( 1 ) ;
}

void v_Lcd12864PutString_f( unsigned char x, unsigned char y, unsigned char *pData )
{
        v_Lcd12864SetAddress_f( x, y ) ;
        while( *pData != '' )
                {
                        v_Lcd12864SendData_f( *pData++ ) ;
                }
}
void v_Lcd12864CheckBusy_f( void )
{
        unsigned int nTimeOut = 0 ;
        CLR_INC
        SET_READ
        CLR_EN
        SET_EN
        while( ( io_LCD12864_DATAPORT & 0x80 ) && ( ++nTimeOut != 0 ) ) ;
        CLR_EN
        CLR_INC
        SET_READ
}
void v_Lcd12864SendCmd_f( unsigned char byCmd )
{
        v_Lcd12864CheckBusy_f() ;
        CLR_INC
        CLR_WRITE
        SET_EN
        io_LCD12864_DATAPORT = byCmd ;
        CLR_EN

}
void v_Lcd12864SendData_f( unsigned char byData )
{
        v_Lcd12864CheckBusy_f() ;
        SET_DATA
        CLR_WRITE
        SET_EN
        io_LCD12864_DATAPORT = byData ;
        CLR_EN

}
void delay( unsigned int nDelay )  //89us
{
        unsigned int i ;
        for( ; nDelay > 0 ; nDelay-- )
        {
                for( i = 9 ; i > 0 ; i-- ) ;
        }
}
void v_DelayMs_f( unsigned int nDelay )
{
        unsigned int i ;
        for( ; nDelay > 0 ; nDelay-- )
        {
                for( i = 125 ; i > 0 ; i-- ) ;
        }
}

void v_Lcd12864Init_f( void ) //初始化
{
        v_Lcd12864SendCmd_f(0x30) ;
        delay(1);
        v_Lcd12864SendCmd_f(0x0c) ;
        delay(1);
        v_Lcd12864SendCmd_f(0x01);
        v_DelayMs_f(6) ;
        v_Lcd12864SendCmd_f(0x02);
        v_DelayMs_f(6) ;
        v_Lcd12864SendCmd_f(0x06);
        delay(1);
        v_Lcd12864SendCmd_f(0x0c);
        delay(1);
}

void v_Lcd12864SetAddress_f( unsigned char x, y )
{
        unsigned char byAddress ;
        switch( y )
        {
        case 0 : byAddress = 0x80 + x ;
        break;
        case 1 : byAddress = 0x90 + x ;
        break ;
        case 2 : byAddress = 0x88 + x ;
        break ;
        case 3 : byAddress = 0x98 + x ;
        break ;
        default :
        break ;
        }
        v_Lcd12864SendCmd_f( byAddress ) ;
}
