最近再弄一个I2C的EEPROM，我对其中有两点不明白，特发帖请教坛子里面的大虾。
下载附件
I2C EEPROM Read
2012-11-5 09:16 上传

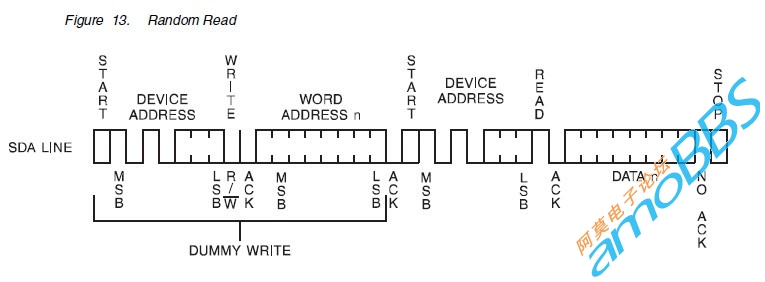

以上是I2C接口的EEPROM的随机读的顺序，请问图上前面的ACK信号是不是EEPROM发出的，最后一个NOACK信号是不是MCU发出的？
另外再咨询一下，前面发device address和word address时是mcu驱动scl信号，那最后的读数据阶段，是mcu驱动scl还是eeprom驱动scl？
在一些qq群里面发了，结果大家都很忙，没人回，只能发帖到阿莫，希望能得到解答。
下载附件
I2C EEPROM Read
2012-11-5 09:16 上传
以上是I2C接口的EEPROM的随机读的顺序，请问图上前面的ACK信号是不是EEPROM发出的，最后一个NOACK信号是不是MCU发出的？
另外再咨询一下，前面发device address和word address时是mcu驱动scl信号，那最后的读数据阶段，是mcu驱动scl还是eeprom驱动scl？
在一些qq群里面发了，结果大家都很忙，没人回，只能发帖到阿莫，希望能得到解答。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
