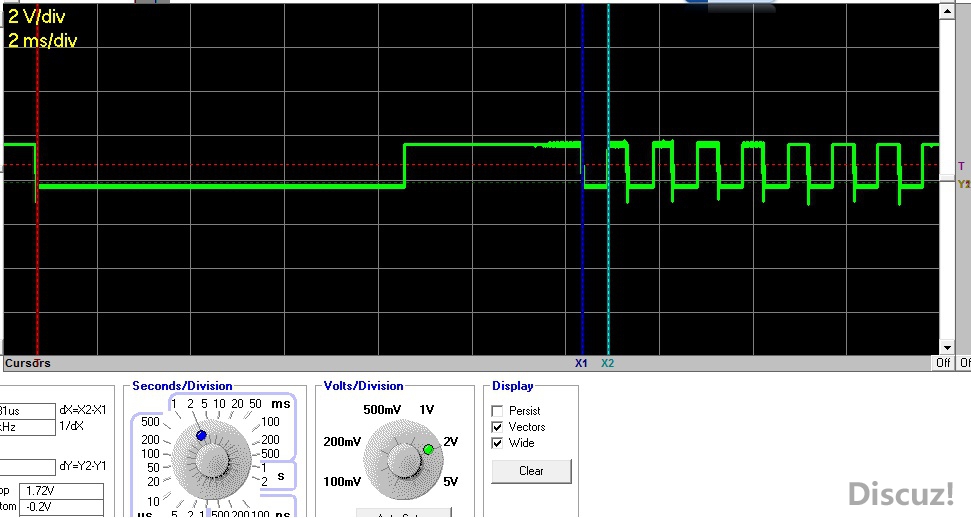

红外波形分析怎么分析呀？-mcu

8条回答

2020-02-05 03:33

本帖最后由 mcu_mouse 于 2012-4-26 23:37 编辑

/************************* 说明 *********************************/
/* 以一个9ms的低电平和4.5ms的高电平为引导码，后跟32位二进制代码 */
/* 前16位为8位用户码及其反码，后16位为8位的操作码及其反码 */
/* 以脉宽为0.565ms、间隔0.56ms、周期为1.125ms的组合表示"0"； */
/* 以脉宽为0.565ms、间隔1.685ms、周期为2.25ms的组合表示"1"。 */
/* 注意：接收码的脉宽与间隔是对发射码取反的，即间隔是0.565ms */
/******************************************************************/
#include <REGX52.h>

#define uchar unsigned char

uchar data IRcode[4];//定义一个4字节的数组用来存储代码
uchar  CodeTemp; //编码字节缓存变量
uchar i,j,k;//延时用的循环变量
sbit IRsignal=P3^2; //HS0038接收头OUT端直接连P3.2(INT0)
sbit LED = P3^5;

/**************************延时0.9ms子程序**********************/
void Delay0_9ms(void)
{
uchar j,k;
for(j=18;j>0;j--)
{
for(k=20;k>0;k--)
;
}
}

/***************************延时1ms子程序**********************/
void Delay1ms(void)
{
uchar i,j;
for(i=2;i>0;i--)
for(j=230;j>0;j--)
;
}

/***************************延时4.5ms子程序**********************/
void Delay4_5ms(void)
{
uchar i,j;
for(i=10;i>0;i--)
for(j=225;j>0;j--)
;
}

/**************************** 延时子程序 ************************/
void Delay(void)
{
uchar i,j,k;
for(i=200;i>0;i--)
for(j=200;j>0;j--)
for(k=3;k>0;k--)
;
}

/************************中断0解码服务子程序**********************/
void int0(void) interrupt 0 using 2
{
EA=0;
LED = 0;
for(k=0;k<10;k++)
{
Delay0_9ms();
if (IRsignal==1)//如果0.9ms后IRsignal=1，说明不是引导码
{
k=10;break;
}
else
if(k==9) //如果持续了10×0.9ms=9ms的低电平，说明是引导码
{
while(IRsignal==0);
Delay4_5ms(); //跳过持续4.5ms的高电平
for(i=0;i<4;i++) //分别读取4个字节
{
for(j=1;j<=8;j++) //每个字节8个bit的判断
{
while(IRsignal==0); //等待上升沿
Delay0_9ms(); //从上升沿那一时刻开始延时0.9ms，再判断IRsignal
if(IRsignal==1) //如果IRsignal是"1",则向右移入一位"1"
{
Delay1ms();
CodeTemp=CodeTemp|0x80;
if(j<8)
CodeTemp=CodeTemp>>1;
}
else
if(j<8)CodeTemp=CodeTemp>>1; //如果IRsignal是"0",则向右移一位，自动补"0"
}
IRcode=CodeTemp;
CodeTemp=0;
}
for(i=0;i<4;i++) //通过串口将代码发出
{
SBUF=IRcode;
while(!TI); //等待一个字节发送完毕
TI=0;
}
Delay();
}
}
EA=1;
LED = 1;
}

/***********************串口初始化程序*********************/
void initUart(void)
{
TMOD|=0x20;
SCON=0x50;
PCON|=0x80;
TH1=0xff; //57600bps @ 11.0592MHz
TL1=0xff;
TR1=1;
}

/**************************主程序*************************/
void main()
{
initUart();
IT0=1; //INT0为负边沿触发, (1：负边沿触发，0：低电平触发)
EX0=1;  //外部中断INT0开, (1：开，????? 0：关??? )
EA=1; //开所有中断
CodeTemp=0; //初始化红外编码字节缓存变量
Delay();
while(1);
}

直接用这个程序解码红外遥控了再用串口输出就好了。或者再改成红外学习的，红外学习的话就得再加上38K的载波，
上面的是解NEC码的。再发一个解RC-5码的。自己再稍微修改下就好了。红外接收处理方面肯定是能用的。另外，这2个程序都是用的11.0592的晶振，再声明下，这2个程序都是网上的。
我稍微修改了下来用的。

#include "../Src/INC/STC_NEW_8051.H"
#include  <stdio.h>
#include "../Src/INC/CONFIG.H"
#include "../Src/LED/LED.H"
#include "../Src/Uart/UART.H"

//==============================================================================
// 定义红外接收的接口(根据实际的硬件接线进行修改)
//==============================================================================
sbit Ir_RECV = P3^3; // INT1
//==============================================================================
//
// 状态机的含义：
//
// 状态S0:  初始状态
// 状态S1:  1,1 状态，在两个bit中间触发中断
// 状态S2： 0 状态
//
// S1->S1: 1个周期
// S1->S2: 1.5个周期
// S2->S2: 1个周期或2个周期
// S2->S1: 1.5个周期
//
//==============================================================================

//==============================================================================
// 时间常数(使用晶震频率为11.0592MHz)
//==============================================================================*/

#define CYCLE_1_0       0x65B // 1776us
#define CYCLE_1_5       0x989 // 2664us
#define CYCLE_2_0       0x0CB7 // 3552us
#define TH_CYCLE_1_0 (CYCLE_1_0>>8) //提取定时器高8位值
#define TH_CYCLE_1_5 (CYCLE_1_5>>8)
#define TH_CYCLE_2_0 (CYCLE_2_0>>8)

// 用于解码的变量
u16  nIrRecvCode=0xFFFF;       // 保存解码数值（1个开始位 1个控制位 5个地址位 6个命令位)
u8 nIrBitCount=0;       // 记录已经解码的位数
u8 nIrState=0;       // 初始状态
u8 nBuffer;

bit g_bIrOK = 0;

// 初始化中断及定时器
void IrInit()
{
// 定时器0
TMOD |= 0x01; // T0工作于方式1，即16位定时器
ET0 = 0;       // 关定时器0中断允许
TR0 = 0;       // 关闭定时器0
TH0 = 0;
TL0 = 0;
AUXR = 0x00;
// 外部中断源INT0
EX1 = 1;       // 允许外部中断源INT1
PX1 = 1;       // 外部中断源为高优先级
IT1 = 1;       // 边缘触发

// 允许中断
EA=1;
}

// 处理红外命令
void IrProcessCommand(int remotecode)
{
nBuffer=(u8)(remotecode&0xFF);
// speaData(nBuffer,2);          //我的自定义拆字子程序，提供给LCD1602显示
}

// 外部中断0的处理函数 SAA_3010T 解码程序
void IrInt1(void) interrupt 2
{
// 保存计数器的高位，作为判断周期长短的依据
u8 HighTick = TH0;

// 重置计数器
TH0 = 0;TL0 = 0;TR0 = 1;ET0 = 1;
// 状态转移图
switch( nIrState )
{
      case 0: // 第一个起始位
         nIrBitCount = 1;

         nIrRecvCode = 0;

nIrState = 2;
         break;
      case 1: // 状态1
         if(HighTick == TH_CYCLE_1_0) // S1->S1  (持续位1状态)
         {
            nIrState = 1;
            nIrBitCount++;
            nIrRecvCode = nIrRecvCode<<1;
            nIrRecvCode = nIrRecvCode+1;
         }
         else if(HighTick == TH_CYCLE_1_5) // S1->S2 ( 1,1,0 )  转到位0状态
         {
            nIrState = 2;
            nIrBitCount = nIrBitCount+2;
            nIrRecvCode = nIrRecvCode<<1;
            nIrRecvCode = nIrRecvCode+1;
            nIrRecvCode = nIrRecvCode<<1;
         }
         else // 错误状态
         {
            nIrBitCount = 0;
            nIrState = 0;
         }
         break;
      case 2: // 状态2
         if(HighTick == TH_CYCLE_1_0) // S2->S2(持续位0状态)
         {
            nIrState = 2;
            nIrBitCount++;
            nIrRecvCode = nIrRecvCode<<1;
         }
         else if(HighTick == TH_CYCLE_1_5) // S2->S1(转到位1状态)
         {
            nIrState = 1;
            nIrBitCount++;
            nIrRecvCode = nIrRecvCode<<1;
            nIrRecvCode = nIrRecvCode+1;
         }
         else if(HighTick == TH_CYCLE_2_0) // S2->S2
         {
            // 0->1->0
            nIrState = 2;
            nIrBitCount = nIrBitCount+2;
            nIrRecvCode = nIrRecvCode<<1;
            nIrRecvCode = nIrRecvCode+1;
            nIrRecvCode = nIrRecvCode<<1;
         }
         else // 错误状态
         {
            nIrBitCount = 0;
            nIrState = 0;
         }
         break;
default:break;
}
}

// 定时器T0的中断处理函数
void IrTimer0(void) interrupt 1
{
ET0 = 0;       // 关定时器0中断允许
TR0 = 0;       // 关闭定时器0

// 出现了超时
if( nIrBitCount == 13 )
{
      if((nIrState == 1)||(nIrState == 2)) // 0,1
      {
         nIrBitCount ++;
         nIrRecvCode = nIrRecvCode<<1;
         nIrRecvCode = nIrRecvCode+1;
      }
}

// 检查是否有合理数据
if( nIrBitCount == 14 )
{
      // 停止中断0
      EX0 = 0;
      // 处理遥控命令
      IrProcessCommand(~nIrRecvCode);//&0x0FFF);

   // 重新初始化初始化
   nIrBitCount = 0;
   nIrState = 0;

   g_bIrOK = 1;
//    Display(28,0);
}
// 启用中断
EX0 = 1;
}

void KeyProcess()
{
static u8 ncomp ;
if(g_bIrOK == 1)
{
u8 bdata temp[3];

temp[2] = ( (~nIrRecvCode)) & 0x3F;
temp[1] = ( (~nIrRecvCode)>>6) & 0x1F;
temp[0] = ( (~nIrRecvCode)>>11) & 0x07;

if(ncomp != temp[0])
{
switch(temp[2])
{

case 0x17: //夜间 0x17
// Display(temp[2]);
// WByte(temp[2]);
break;

case 0x11: //演习 0x11

break;

case 0x14: //保护 0x14

break;

case 0x15: //校枪 0x15

break;

case 0x12: //时间 0x12

break;

case 0x10: //弹夹数 0x10

break;

case 0x13: //编号 0x13

break;

case 0x16: //设置 0x16

break;

case 0x3A: //命值 0x3A

break;

case 0x32: //1 0x32

break;

case 0x2A: //2 0x2A

break;

case 0x22: //3 0x22

break;

case 0x39: //频点 0x39

break;

case 0x31: //4 0x31

break;

case 0x29: //5 0x29

break;

case 0x21: //6 0x21

break;

case 0x38: //VIP 0x38

break;

case 0x30: //7 0x30

break;

case 0x28: //8 0x28

break;

case 0x20: //9 0x20

break;

case 0x35: //0 0x35

break;

case 0x3F: //分组 0x3F

break;

case 0x3D: //清除 0x3D

break;

case 0x27: //确认 0x27

break;

case 0x37: //A 0x37

break;

case 0x3C: //B 0x3C

break;

case 0x34: //C 0x34

break;
case 0x26: //D 0x26

break;
default: break;
}
ncomp = temp[0];

}
g_bIrOK = 0;
}
}
