请教一个关于PIC单片机外部复位的问题。

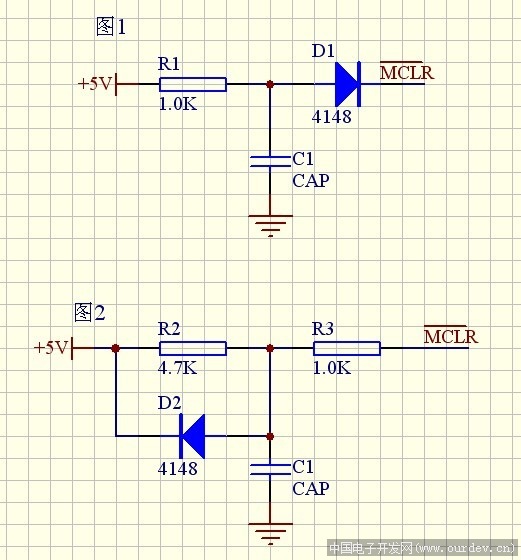

我在一个电路图中看到一个图一的外部复位电路，而我在PIC单片机的技术手册上看到电路是图二那样的电路，请问，图一的电路合理吗？有什么优点不？然后要让单片机实现在线烧写，图二能实现不？如何布板能实现在线烧写？
(原文件名:未命名.jpg)
我在一个电路图中看到一个图一的外部复位电路，而我在PIC单片机的技术手册上看到电路是图二那样的电路，请问，图一的电路合理吗？有什么优点不？然后要让单片机实现在线烧写，图二能实现不？如何布板能实现在线烧写？
(原文件名:未命名.jpg)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
图二: 上电期间经过R2/4K7电阻对电容充电. 掉电期间经过R1/1K 和D2/1N4148放电到5V网络,MCLR呈现高阻状态 这里的放电比起"图一"来说放电周期要短.
如一楼所说.他们是相同
根据实际情况做个取舍.
