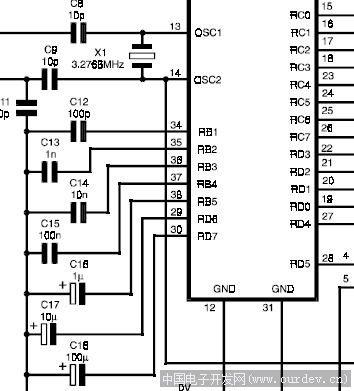

找了一个做信号源的资料,用的是pic16f877单片机,单片机的RB1-RB5以及RD6-RD7分别与7个电容连接,这几个口设置为输入口(高阻状态),当波形输出频率选择键按下时,分别将这几个口设为输出口(低阻状态),输出低电平,以使不同的电容(C12-C18)与0电平相连(接地),使振荡器输出不同频率的信号,现在测得单片机的不同端口随着波形输出频率选择键按下时,阻抗也在变化,高阻对地电阻很大,低阻时对地电阻约为27.5Ω,但就是波形频率不改变,而将电容与单片机断开,直接接地,就没问题,难道是这个27.5Ω的对地电阻问题?该如何解决呢？求高手帮帮忙了.
(原文件名:1.jpg)
(原文件名:1.jpg)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
-----------------------------------------------------------------------
>> 难道是这个27.5Ω的对地电阻问题?
是否这问题很易知道。将电容与单片机断开,再经27欧电阻接地,看看频率改不改变。
