DIY各种工具是我玩电子电脑的乐趣之一
而在这论坛也受益极多,我总是想要做一丁点回馈
我想就把我自己认为在各网站上做得最好的PIC烧录器给PO上来
他原网站在PDF档内可看到
XP几乎所有支持JDM烧录的都能用
而 WIN7上可用 PICPGM 这个烧,前几天本人用这个烧没问题
其他如 WinPic 则会出毛病 在 Win7上 (XP则无此现象)
注意他RS232是母头(看我做的那照片)还有PC这边不能用转接头的232
JDM烧录器只能用PC板输出 PCMCIA输出 或插介面卡输出的  不能用纯通信式的
他上面有两个SW使用方法请看PDF挡

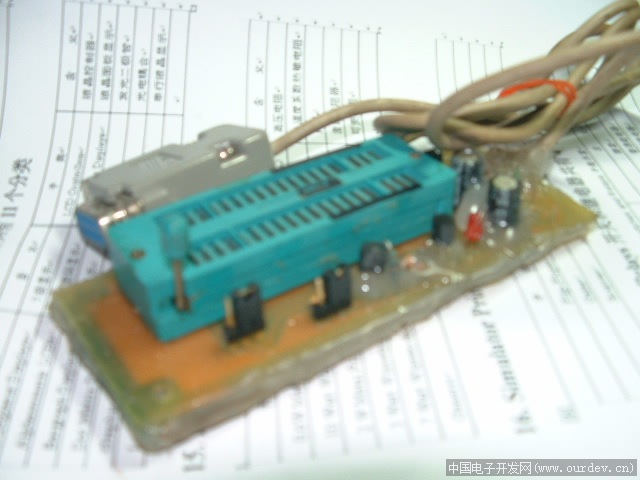

我自己做的 (原文件名:My_Mulit2.JPG)

点击此处下载 ourdev_630238OBYBXO.pdf(文件大小:19K) (原文件名:pg5v2r8pcb.pdf)
点击此处下载 ourdev_630239OX3EGL.pdf(文件大小:38K) (原文件名:pgm5v2r8lay.pdf)
点击此处下载 ourdev_630240KFBFIQ.pdf(文件大小:166K) (原文件名:positions.pdf)

电路图 (原文件名:sch528.gif)

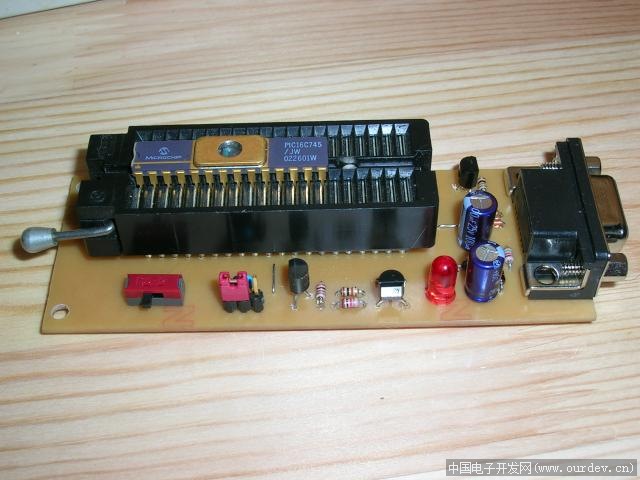

原作者所做 (原文件名:pg5v2r8.jpg)

Win7用这个ourdev_630243O8R2PS.zip(文件大小:1.06M) (原文件名:winpicpgm_v1510.zip)
