请教 通讯电路分析

2020-02-09 11:24发布

站内问答 / 51单片机
12254 5 5

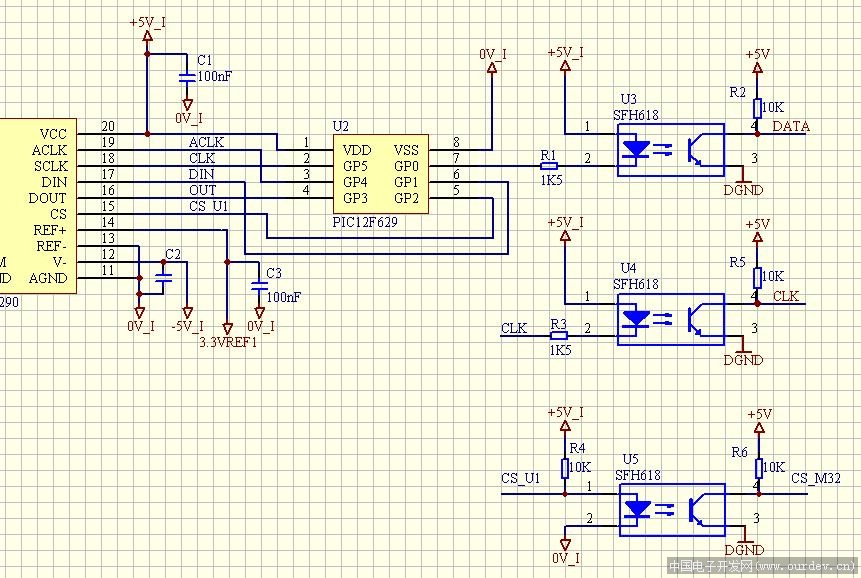

(原文件名:未命名.JPG)

如上图所示，CS为片选信号，CS为低时选择AD转换芯片，CS为高时选择与MEGA32通讯

这个电路有问题吗？？我加入U5后，怎么采样值显示的值比未接入是小了呢？？？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
5条回答
wangjiati
2020-02-09 20:14
I/O驱动一个光耦还是可以用的。一般场合不会有什么问题的。   高速时是需要一定的特殊要求得。。。    你的原理图上。 U3 和 U4 这样的用法在所有的教科书都能找到的。。    但是 U5这样的用法就有些问题了。

    我在猜想你可能在考虑电平问题。。 但是一个最简单的I/O限流，怎么会想不到加上呢？？  要什么上拉电阻呀？
