想自已DIYG一个简易的变频器，拆开单位用到的一种国产变频器（好象它的返修是最少的)，

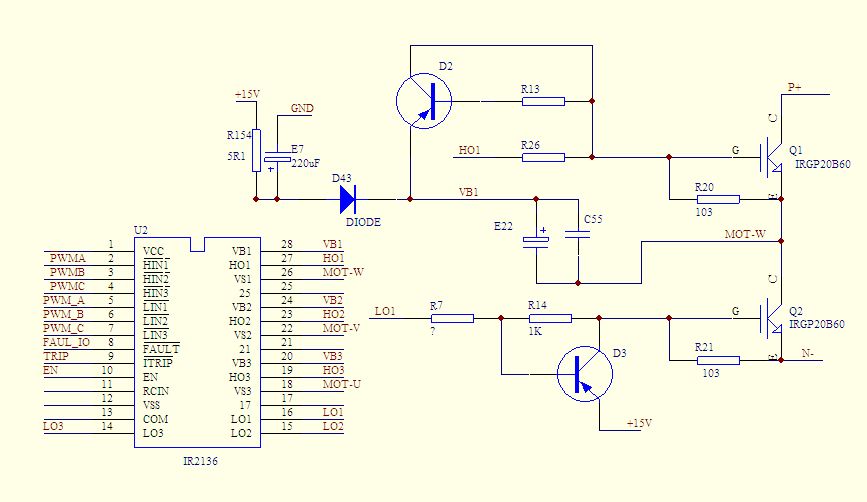

描下其用IR2136驱动IGBT管的电路，就是看不明白其中的D2,D3是什么管子？那位大虾可以说说吗？
我开始以为是PNP三极管，但用数字万用表测量C脚,B脚之间用阻值，但测量E脚，B脚之间阻值为无穷大。
所以感觉不是三极管呀.D2,D3的封装跟普通贴片三极管一样.想了好久就是想不明白工作原理.
程序用stm32做，VVVF+SVPWM开环控制，程序已模拟通过，如果搞清楚这个驱动原理，马上做试验，
到时共享我的源程序和测试过程，谢谢

(原文件名:88888.jpg)
