这样处理I/0口合理吗？

2020-02-10 08:38发布

站内问答 / 51单片机
6036 6 6

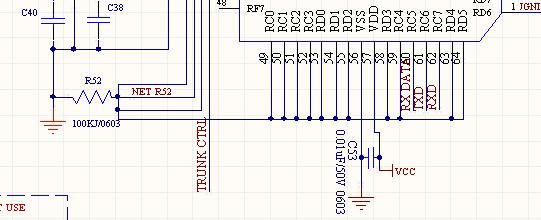

   这是原先的设计，在没有使用的I/O口使用下拉电阻，提高抗干扰能力。

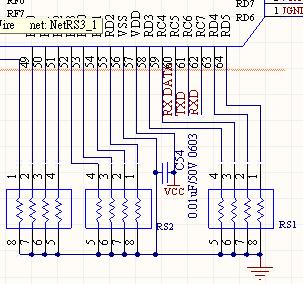

    这里另一种设计思路，目的是节省成本和节约LAYOUT的面积，但是很担心这样的接法会影响单片机正常工作。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
6条回答
rainyss
2020-02-10 12:02
上图是正解.下图不行.想省板面可以采用排阻.有贴片式的买,不贵.唯一"不好"的是,刚上手那会儿焊贴片元件很头痛,老短路,习惯了就没问题了---跟手法,烙铁都有关系.
