【分享】K60 Keil 将程序在RAM中运行——转帖

2020-02-20 21:07发布

站内问答 / 51单片机
5316 39 39
本帖最后由 cn_x 于 2014-9-3 14:23 编辑

设置Keil K60工程在RAM中运行在Keil中设置K60程序在RAM中运行比IAR要稍微复杂一些。在开始之前
  • 有一份可以运行在Flash中的 K60 Keil工程
  • 我的开发环境: MDK4.8x + Jlink V8
正式开工

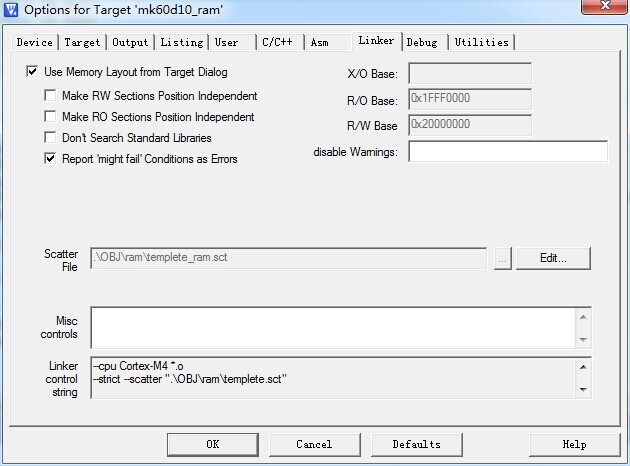

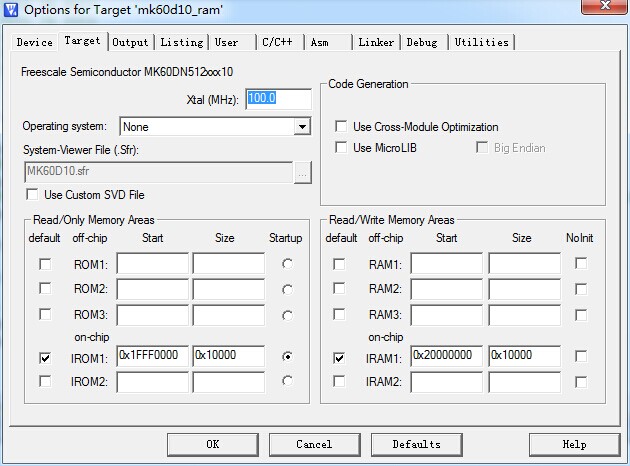

背景知识：首先要知道K60的RAM分成两块 0x1FFF0000 - 0x20000000, 0x20000000 - 0x20001000。 这2快RAM虽然地址上连续，但是不能当做一块连续的RAM来用，所以这样正好把这2快RAM一块当做RO data(存代码) 一块当做RW data（RAM）第一步配置如图所示:Linker 选项配置如图所示：注意 Linker中的RO base 和 RW Base 需要取消勾选Use Memory Layout form Target Dialog 后才能改，我们先取消勾选，改好后，再重新勾选上在Debug 中选择Jlink, 取消勾选Load application at startup 并且加上RAM.ini (名字任意)RAM.ini大家自己创建一下，内容如下：FUNC void Setup (void) {
  SP = _RDWORD(0x1FFF0000);          // Setup Stack Pointer
    PC = _RDWORD(0x1FFF0004);          // Setup Program Counter
    _WDWORD(0xE000ED08, 0x1FFF0000);   // Setup Vector Table Offset Register
  }


  load %L incremental

  Setup();                             // Setup for Running

  g, main


最后在utilities选项中配置如下(Debug选项没有特别的配置要求，和Flash一样就可以)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
39条回答
cn_x
2020-02-24 10:17
rootxie 发表于 2014-9-3 19:33
楼主 到1W2了吗？

还差一点点···········
