有源钳位吸收器电路及其数字实现方式有哪些难点?
2019-07-16 08:38
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
8485
6
921
随着MOSFET击穿电压额定值的增大,导通电阻也会增大。在这样场景中如何消除同步整流器上的电压尖峰和振铃,另外有源-钳位方案优势有哪些?
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
6条回答
靓仔峰
2019-07-16 11:11
吸收器电路可以避免电压偏移,特别是能消除MOSFET中寄生二极管的反向恢复损耗,还具有多种其他优势。转换器(仅副边)功率级示意图如图1所示。

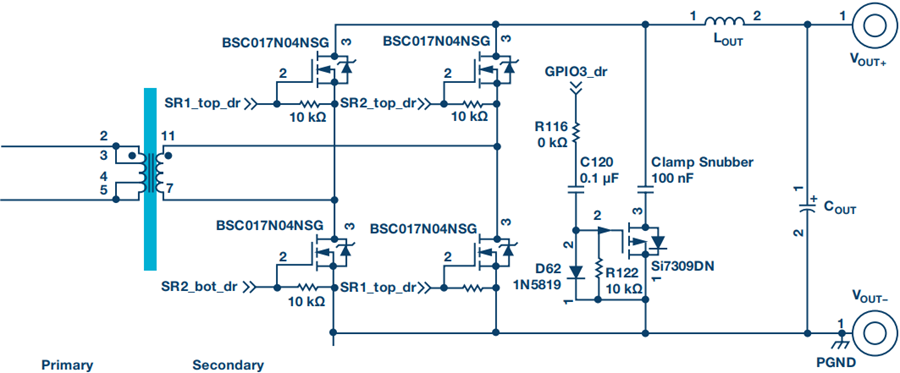

图1. 功率转换器副边(图中所示为有源钳位)
图1展示的是一款隔离式DC-DC转换器的副边。副边由同步整流构成,同步整流表现为连接变压器的H-桥。另外还有输出滤波器电感(LOUT)和输出滤波器电容(COUT)。有源钳位开关是一个P沟道MOSFET,用于转换栅极信号电平的栅极驱动由一个电容和一个二极管构成。
