电路基础复习

磁场

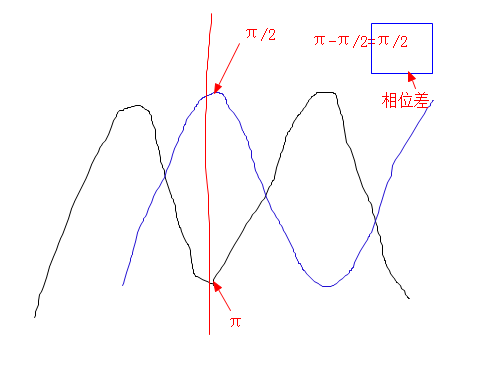

相位差

同频率交流电的相位之差，如图：

三极管

结构规律

结构

发射区的半导体掺杂多，故有大量的电荷，便于发射电荷； 集电区的半导体掺杂少，面积大，便于收集发射区送来的电荷； 基区处于两者之间，发射区流向集电区的电荷要经过基区，所以基区可以控制发射区流向集电区的电荷数量。

电流关系

1、Ib+IC=IE，由于Ｉb支路上有电阻限流，所以Ｉb远小于Ｉc 的电流。 2、基极电流越大，那么就会在基极提供更多的电子，使的集电区收集的电子越多，起到放大电流的作用。 3、直流放大倍数：集电极电流Ic与基极电流Ib的比值为直流放大倍数；（万用表测得的是直流放大倍数，打到Hfe挡） 4、交流放大倍数：集电极电流变化量与基极电流的变化量之比为交流放大倍数。 5、尽管不加基极电流，但是发射极与集电极之间还是有微弱的电流。 6、基极电流在一定小的范围内，三极管处于放大状态；但是当基极电流增大到一定状态时，基极的电子耗尽，电流将不再增大，而且集电极收集的电子也达到最大，但是集电极的电流放大后不够（贝塔）倍的基极电流大。三极光处于饱和状态。 7、放大状态的三极管，发射极正偏，集电极反偏。（） 8、饱和状态的三极管，发射极正偏，而集电极正偏。这是由于基极电流相当大，基本相当于短路，而这时集电极相对于电源是反偏的，当时相对于基极则是正偏，发射极也正偏。
9、处于截止状态的三极管，集电极反偏。

重点：

？？？ 10、当交流信号从基极输入，经过三极管放大后从集电极输出时，三极管除了对信号放大外，还对信号进行倒相，若交流信号从基极输入，从发射极输出，则仅是放大。   11、三极管饱和时是一个闭合的开关，截止时是一个断开的开关。 12、一般情况下，三级管放大倍数选择40~80较为合适。 13、基极开路时，集电极流往发射极的电流为穿透电流，这个电流越小越好。 14、三极管的放大倍数随着信号频率上升而减小。

？万用表的黑表笔是正向电流的输出端？

重点

三极管的检测：先选择hFE 挡，三极光插入，正反插入2次，然后测得放大倍数大的一次的，C孔插入的是集电极，e孔插入的是发射极。

话筒

放大电路

固定偏置放大电路

这种电路的缺点是，温度升高时，半导体的导电能力升高，Ib和Ic增大。三极管的工作将不稳定。


负反馈

反馈电路与输入电路的相位相同-à 正反馈 反馈电路与输入电路的相位不同--à负反馈

电压负反馈电路

当Ib和Ic升高时，流过R2的电流增大，R2分的电压增大，Uc的电压下降，Uc分压给R1后，得到Ub的。所以Ub 减小，故Ib就减小。最后导致Ic也减小。达到负反馈的效果。

分压式偏置偏置放大电路

这个电路的好处就是能够用基极支路上的两个电阻控制基极的电位。静态工作点较为稳定（Uce）

交流放大电路

*满足放大的三个条件

1、要有完整的Ib，Ie,Ic 的电流途径。 2、能够提供Ub,Uc,Ue 的电压。 3、发射结正偏，集电结反偏。   Ok, 正如上图中的放大电路模块满足了放大的要求，之后我们再连接上一些外围电路，输入端和输出端，输入输出端的电容器是起到隔直流的作用。   交流电的正半周叠加再原放大电路基极的直流成分上，使R3 的电压增大，Uc下降，形成倒相的放大的信号。最后在输出支路上的电容隔掉了直流的成分输出。   这种阻容耦合的电路，由于电容隔直流的成分，所以各个电路的直流工作点互不影响。但是频率越低，电容损耗越大。（不用电容的话，直接连接的电路称为直流放大电路）   多级放大电路的放大倍数等于各个子电路的乘积。

根据静态工作点的不同，划分功率放大的三种状态

静态工作点怎么设置： 通过改变静态基极电路上的2个电阻的分压情况，确定基极电位。   甲类：静态工作点在放大区。（基极电位处于0.6V）。交流电的正负半周都可以被正常放大。 乙类：静态工作点Ib设为0 的状态。基极电位为0.5V，当静态时（无信号），未导通，一旦正半周的信号送来，使得基极电位大于0.5V，使得三极管导通，正半周的信号被放大。 当为负半周的信号时，三极管截止。故只是放大半个周期的信号。   甲乙类（微导通）：静态工作点处于临近截止区，但是还处于放大区，基极电位0.55V，正半周的信号正常放大，但是负半周的信号，只有当低于-0.05V时，三极管才会进入截止区，负半周的大部分信号不放大。

OTL功率放大

？？？OTL的英文详解

2个三极管都处于微导通的状态。（负半周的负电压抵消了下面的电阻上的正电压，剩余小小的负电压，使下面的三极管处于导通状态。） 下面的三极管（以下称为2管，上面的管称为1管）是PNP管（我画错了），所以是基极负电位才能导通，这个时候我们来个正半周的信号，2管截止，1管的基极电位上升，1管进入导通放大状态； 当负半周的信号来了，1和2管的基极电位下降，1管进入截止状态，2管基极电位被负半周的信号抵消，剩余小小的负电平，使得2管进入放大状态。

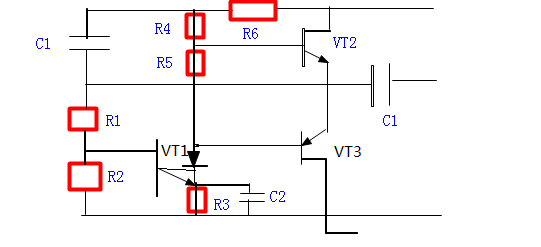

带自举功能的OTL

首先说说什么叫做自举升压：   静态时，VT2和VT3之间的电位为二分之一的VCC，由于VT2和VT3都处于微导通状态，所以VCC便被这2个三极管分压了。所以2个三极管的中间的电位是二分之一的VCC。   由于R6的电阻很小，而C1 一端的电压为VCC，另外一端为二分之一的VCC，所以C1被充的上正下负的电压VCC，大小为二分之一的VCC。当VT2在放大的正半周的信号时，F（VT2和VT3之间的点）点的电位上升得很高，C1上面的点的电位上升到二分之三的VCC电位，因为电容的电压瞬时不变的原因，所以G点（就是C1上面一端的点）电位上升至二分之三的VCC，再通过R4，使得VT2基极电位升高，使得VT2再正半周时，发射结还能充分导通。 减少失真。   这种电路，是先使得VT2和VT1导通，再是VT3导通。

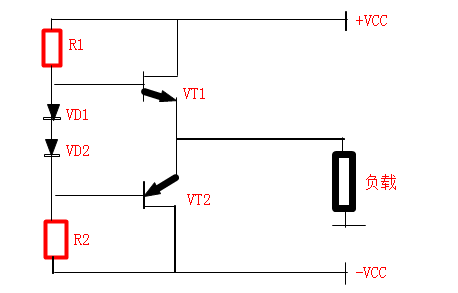

OCL功率放大电路

OCL就是说，无输出电容的功率放大电路。采用正负双峰的电源供电。接地端位于两者之间。

谐振电路

将电感和电容，电流表串联在一起，两端加上交流电源，我们发现，当交流电源的频率持续上升，电路中的电流出现上升而后下降的状态，就是说电流出现最大值，而这个最大值就称为串联谐振频率。   F   串联谐振电路的总电阻很小，电感上的电压UL和电容上的电压UC却很大，但两者的极性不同，所以两电压之和为0.   只有是该谐振电路的谐振频率的电源信号才可以通过该谐振电路，因为电路对满足谐振频率的信号的阻抗很小。所以才可以筛选信号频率。

并联谐振电路

这种电路对变化的电源频率有一个最小的电流，对应的这个频率叫做并联谐振电路。 刚好与串联相反。   并联谐振的最小电流时，该谐振电路的阻抗最大。效果与串联相反。
