Nowadays，我们的生活已然离不开电脑、手机等电子设备。他们经历了几十年的演变、进化，越来越优质高效地为我们的生活服务。而在他们的演化中，一直离不开一种核心单位：集成电路。
　　而集成电路的基本元件便是门（Gates），与或非等门电路的组合帮助我们实现了各种逻辑运算，进而实现了多种多样的功能。这篇博客中，我们将探讨简单电路的设计和搭建。

---

非门电路实践（NOT GATE）

　　非门，顾名思义，是能将信号“反转”的逻辑门电路。可以将输入端接收到的高低电位相互转化，即实现“0转1，1转0”的功能。下面我们尝试搭建非门电路。


　　通过观察两LED灯我们可以得出，对于该门电路，其真值表表示为： INPUT OUTPUT ON(1) OFF(0) OFF(0) BLUE(1) 　　由此可知，该电路运行情况符合非门的逻辑规律，非门电路搭建成功。
　　ADDITION：利用电路实验中已有的异或门（两输入同则输出0，不同则输出1），我们也可以实现非门电路。只需设置其一个输入恒为1，则另一输入为0时输出1，为1时输出0，满足非门电路逻辑规律。下面是电路实现。

---

逻辑恒等式A(B+C)=AB+AC验证

　　逻辑恒等式是电路设计中十分简洁直观的一种电路表示方法，下面我们以A(B+C)=AB+AC为例，搭建电路验证其逻辑关系成立。
　　（因模拟电路网站崩溃，原已画好的图未来得及截图。故此处以手稿草图表示，对此带来的查看不便深感抱歉！另手稿中用跨越弧表示导线的交叉摆放。）

　　观察LED情况，我们可以得出以下真值表表示，可见该逻辑恒等式成立。 A B C A(B+C) AB+AC 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 0 1 0 1 1 1 1 1 0 1 1 1 1 1 1 1

---

存储电路

　　在本次实验中，我们以SR锁存器为例进行电路演示。（仍为手稿表示，非常抱歉。）

　　表格表示： ~Set ~Reset Q（X） ~Q（Y） 1 1 0 1 0 1 1 0 1 1 1 0 1 0 0 1 1 1 0 1 存储电路实现。

---

全加电路设计

（电路较为复杂，手稿展示可能不是很简洁易看，深感抱歉！）

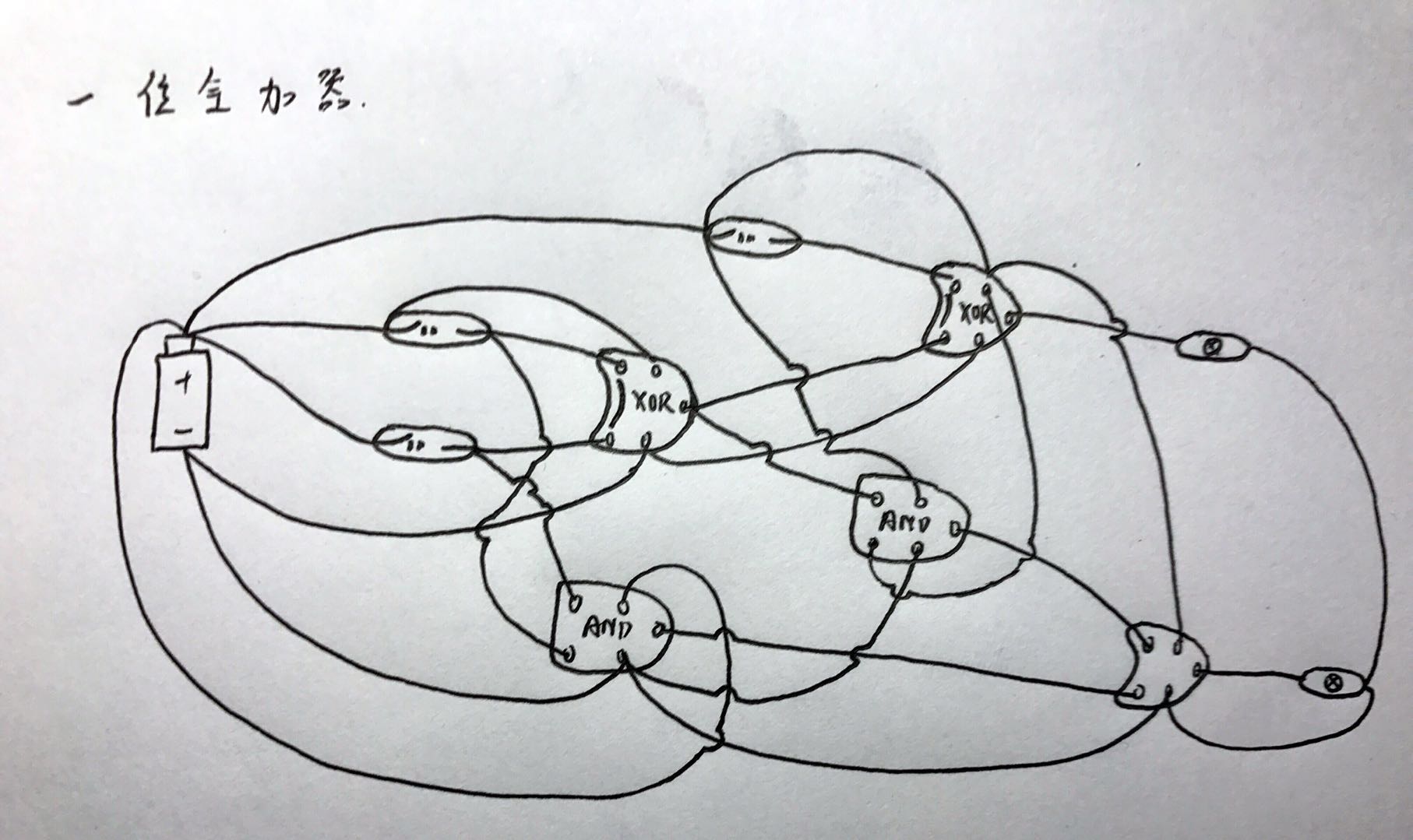

一位全加电路搭建：

二位全加电路搭建：

（再次为不得已而为之的十分粗糙的手稿致歉！）

---

以上就是初次简单电路实验的实践过程。谢谢阅读！
