首先介绍verilog-a，这是一种类似verilog风格的模拟描述语言，可以用来实现对单元的行为级描述。 他的好处在于，可以直接用行为级语言描述一个模块（或者cell），并带入到spectre中进行仿真。
如非门的verilog-a代码（cadenc的ahdlLib library中的nand_gate cellview）如下：
具体的语法细节就不多说了。写完一个verilog-a后，可以由此生成一个symbol，并由此symbol辅助搭建电路。
下面是关键问题，怎样做这个电路的LVS（Layout Vs Schematic）。 我们需要有对应的版图，layout部分已有，麻烦的地方在schematic。 众所周知，calibre工具的LVS只能对已有的单元做LVS，对于verilog-a写成的单元，由于没有对应网表信息，无法形成网表（netlist），也就没法做LVS。
这里提供一个只检查单元之间连线的方法。注意：这里不对单元内部做LVS，事实上这也不可能做到，因为单元是用verilog-a写的。

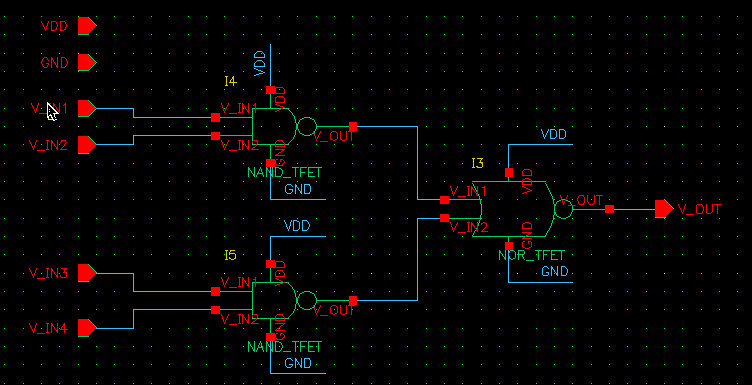

如下图，为用verilog-a单元写成的symbol搭成的电路。


图中的三个门均是以verilog-a为基础生成的symbol。下面来做它的LVS，我们只检查这些PIN之间的连线有没有问题。
对于每一个门的cell，本身是没有schematic的cellview的，我们新建一个，在其中只放入5个PIN，如下图，

对所有的门都新建一个这样的schematic的cellview。 注意这里的PIN 的名字必须和版图，symbol中的PIN名都一致，这样才能对应起来。
然后就可以做LVS了。 不过，再强调一下，这里的LVS只会检查PIN之间的连线是否正确。
