1、任务计划

    （1）看模电视频，还有习题    （2）做模电实验

2、计划完成度

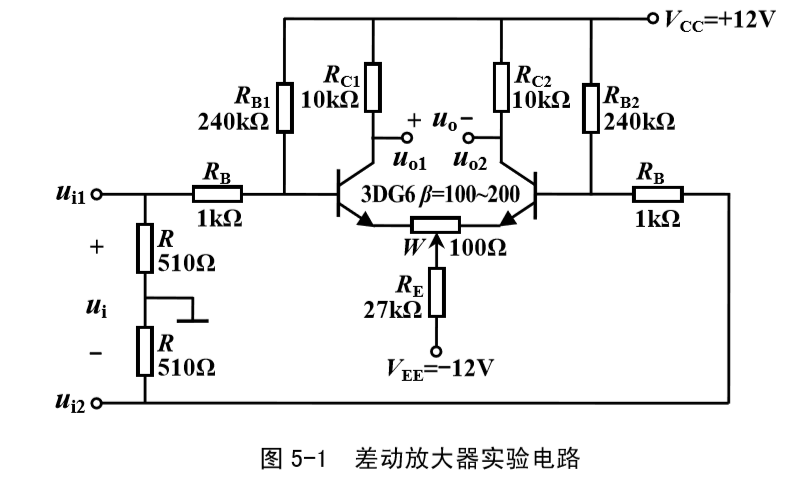

  （1）继续上次的视频，在讨论晶体管的工作。在基本共射放大电路的输入端，分别给Ui=0V、5V时，晶体管是工作在截止状态还是导通状态。    再有就是和同学讨论了一下共集电路的输入电阻、输出电阻和放大倍数。 （2）今天晚上是模电实验课，我们现在做的是实验五——差动放大器。要求掌握差动放大电路的工作原理、技术指标和特点，加深理解差模、共模信号的意义。实验电路如图：   差分放大电路组装好了之后，要先测量静态工作点。首先要调零：使两个输入端接地，使Ui1=Ui2=0，调节W，使Vc1=Vc2，即uo=0.    虽然题目说的很明显，是要调节W来达到Uo=0。但是我们在连接好电路之后，要先分别测量Ui1和Ui2的值，使得他们的值近似等于10V,保证是有电压的。    我们来分析一下，如果Vc1W右的阻值，所以左边的电阻分压大了，所以Ve1Vc1。    接着就要测量静态工作点的参数了。为了节省时间，能知道我们测量的值对不对，我们可以先估算静态工作点参数。根据电路就可以算出相应的理论值。    静态工作点都测量好了之后，就可以开始动态测试了。这里比较重要的、或者说是比较困难的点有两个：1）输入信号要怎么在信号发生器和电路之间连接；2）在示波器上用“两通道相减”或“两通道反向叠加”的方法实现Uo波形。    要测量双端输入放大倍数、单端输入放大倍数、共模电压放大倍数等数值。我在实验中遇到了连接方法和仪器不合适的问题，今天的实验没有做完，但是我已经找到了解决方法，有时间再把这个实验做一下。
