74LS160
The LS160A / 161A / 162A / 163A are high-speed 4-bit synchronous counters.

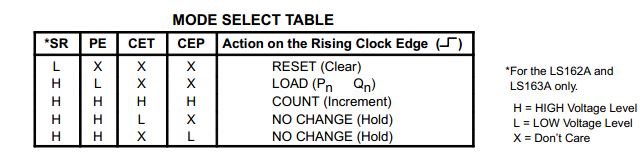

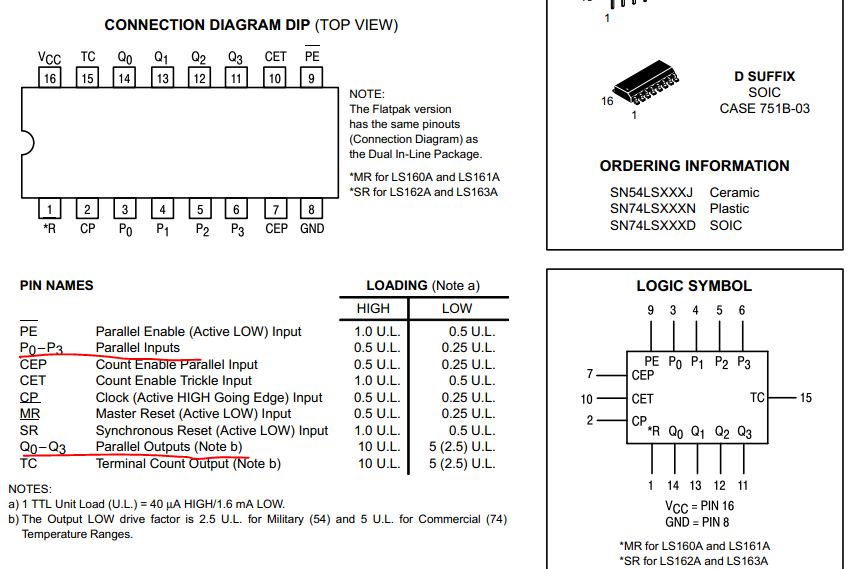

74LS160是4位同步计数器。。。不废话了 74LS160 datasheet
个人感觉，数电其实是模电的衍生学科，两者都是IC工业的核心学科，模电关注芯片里面的细节，而数电更多的是关注芯片外部特性。 学数电有种感觉，芯片会用就是了，亦或说，有点数电基础，能看懂datasheet什么都不是问题，但是模电不同。。。心中对模电有种说不出的崇拜感。。。

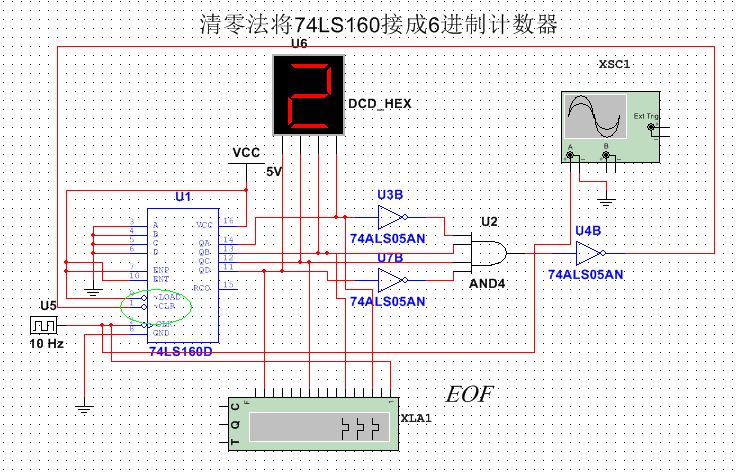

下面是用multisim搭建的demo电路 这是用清零法接成的6进制计数器
我用绿 {MOD}圈圈特别标注了 ~LOAD 和 ~CLR两个引脚，用来提醒清零法和置数法在芯片连线上的区别

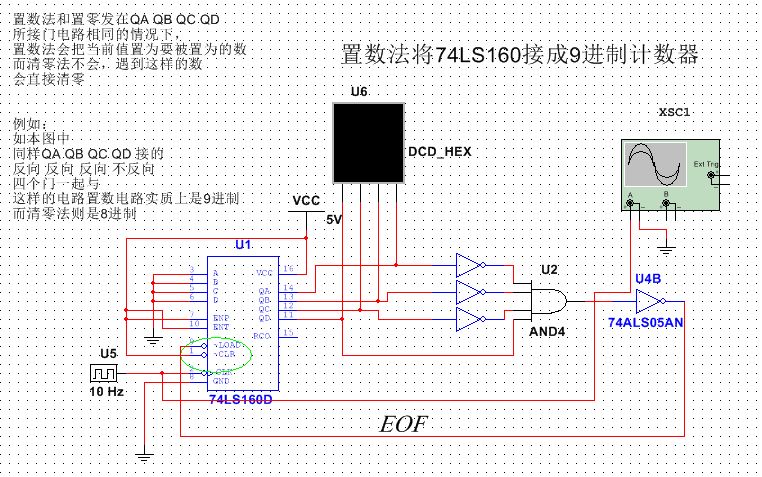

下面是使用置数法搭建的计数器 两种方法的区别我标注在电路图里面了

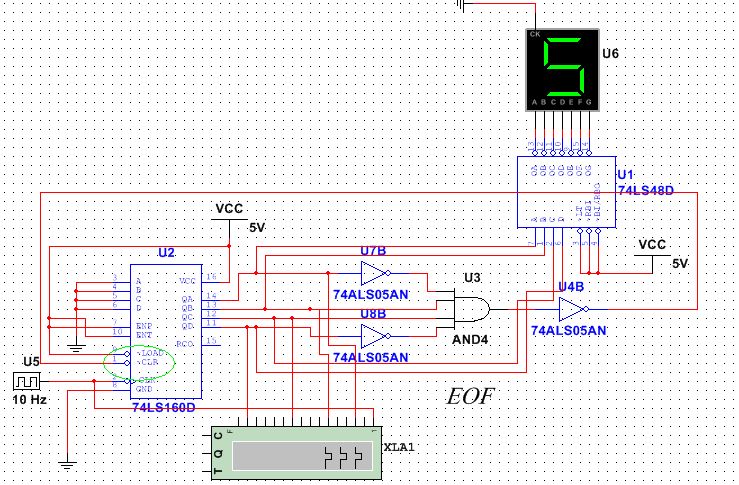

顺便用74LS48搭一下 74LS48是典型的解码芯片 把QA~QD的4bit BCD码输出，转换成数码管可以接受的“二进制串”(原谅我忘记了究竟用个什么名词来形容。。。)
74LS48datasheet
update : 2014.06.21
今天遇到一个要求二十进制计数器的题目，要求用74LS160做

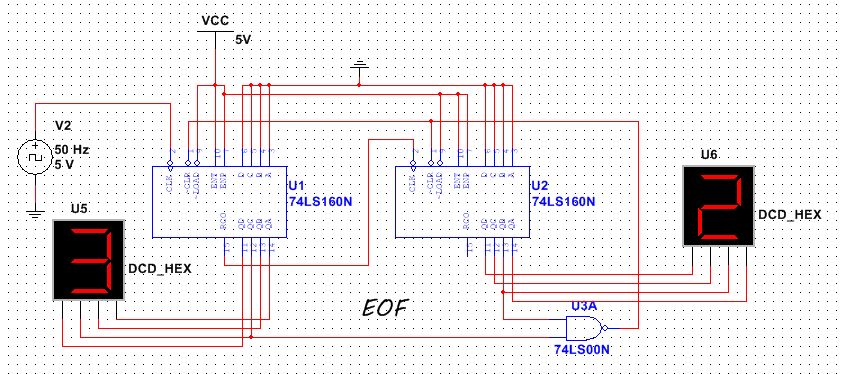

下面是异步清零的方式搭出的24进制计数器
这里左边的芯片是低位，右边的芯片是高位
用74LS00N与非门构成一个选择条件：如果低位是4(bit3 =1)或者其他包含bit3 =1的情况，并且高位芯片的为2，即bit2 =1 。于是，构成了24，此时将两个芯片同时清零，重新计数，于是构成了24进制计数器

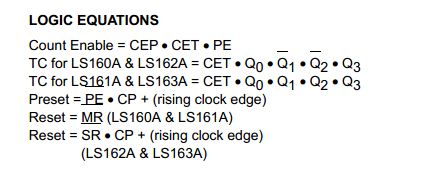

74LS160和74LS161的区别就是前者是10进制计数器，而后者是16进制的计数器，datasheet的logic equation里面有讲。而至于芯片引脚对于这里进制的体现就是10进制计数器达到计数极限溢出的时候，这时的RCO端口(或者TO)会置位为1 ，尔后清零完成后，重新被置为0，芯片的计数器进制位数影响的是RCO的输出
