目录 0.几个结论 1. 网络变压器 1.1 H1601SR的内部结构 1.2 HX4001SR内部结构 1.3 H0055和H0056的内部结构 2. PHY 2.1 DP83848（电流型PHY） 2.2 BCM5333（包含电压型PHY） 2.3 88E1111（电流型PHY） 2.4 DM9000（电流型PHY）

---

0.几个结论

1）电流驱动型的PHY，2线共模电感只能放在线缆（RJ45）侧。 2）电压驱动型的PHY，2线共模电感可以放在PHY侧或线缆侧。 1）和2）的结论表明无论哪种PHY，2线共模电感都可以放在线缆侧。 3）电流驱动型的PHY，3线共模电感要放在PHY侧。 4）电压驱动型的PHY，3线共模电感要放在PHY侧。 5）电流或电压驱动型的PHY，若为2线共模电感+自耦变压器形式，自耦变压器放在RJ45侧。 6）与电流驱动型PHY连接的网络变压器的中心抽头接VCC，VCC为PHY的供电电压。 7）与电压驱动型PHY连接的网络变压器的中心抽头接对地电容。 以上结论来自于Marvell的MV-S302492-00.pdf，文档题目为Gigabit Ethernet PHY Voltage Mode Magnetic Recommendations.

1. 网络变压器

网络变压器一般由2线共模电感+中心抽头+变压器构成，见下图。

1.1 H1601SR的内部结构

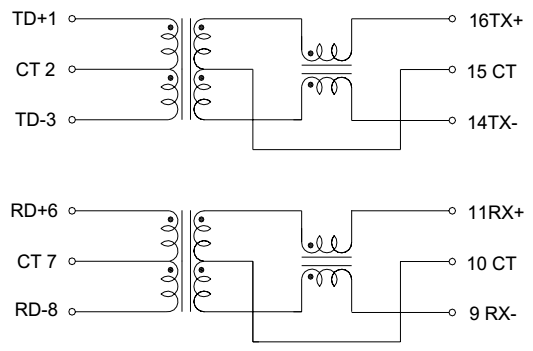

图1-1 H1601SR的内部结构 上图中，2线共模电感是指TX、RX连接的部分，中心抽头是指CT，变压器是指TD和RD连接的部分。

1.2 HX4001SR内部结构

图1-2 HX4001SR内部结构

1.3 H0055和H0056的内部结构

图1-3 H0055和H0056的内部结构 1.4 H2305和HX2305的内部结构 图1-4 H2305和HX2305的内部结构 上图中网络变压器的2线共模电感靠近TD和RD，要求接CHIP SIDE（即PHY侧），因此适用于电压驱动型PHY（此结论未找到实际项目佐证）。

2. PHY

2.1 DP83848（电流型PHY）

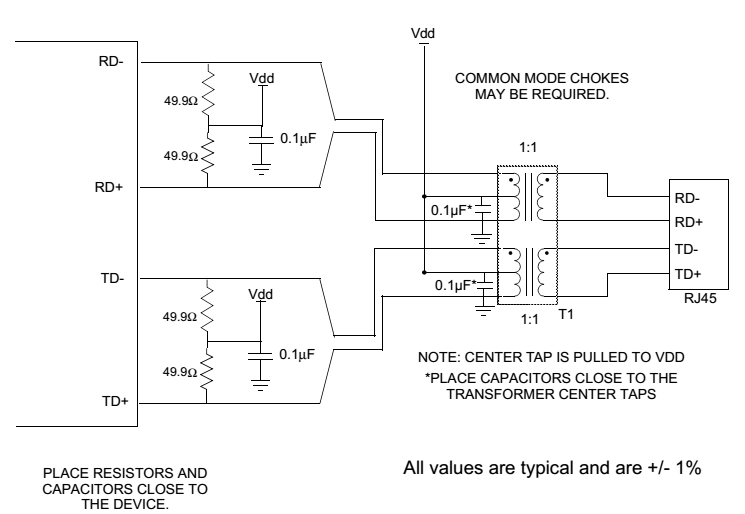

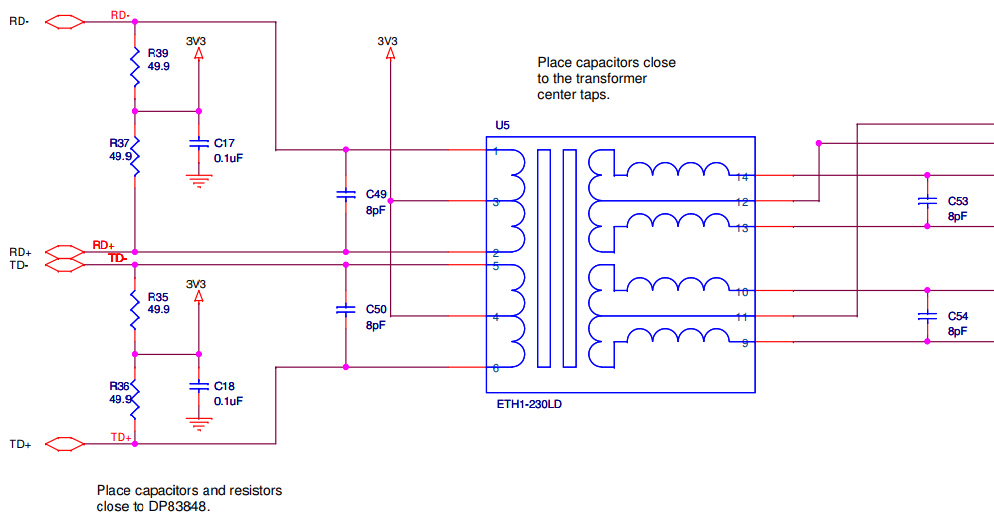

图2.1 DP83848与网络变压器的连接示意图-来自于DP83848手册 上图可以看出与DP83848相连的网络变压器的中心抽头接Vdd，所以它是电流型PHY，电流驱动型的PHY，2线共模电感要放在线缆侧，因此下图是正确的。 图2.2 DP83848与网络变压器的连接实例-来自于DP83848J/K POE Schematic.pdf 上图左侧的RD±、TD±连接至DP83848，网络变压器U5的右侧为共模电感，它应靠近线缆侧，即连接至RJ45连接器。

2.2 BCM5333（包含电压型PHY）

图2.3  Typical Discrete Transformer and RJ-45 (One Port Shown)-来自于BCM5333-AN102-R手册 上图可以看出，与BCM5333连接的网络变压器的中心抽头接对地电容，所以它是电压型PHY，电压驱动型的PHY，2线共模电感可以放在PHY侧或MAC侧，以下电路是实际项目上用到的。 图2.4 BCM5333与HX4001SR连接原理图 上图红 {MOD}框内的4条线接PHY，HX4001SR的2线共模电感是TX和RX连接的部分（见图1-2）。

2.3 88E1111（电流型PHY）

88E1111是电流型PHY，它的原理图如下（来自于网络）。 图2.5 88E1111+网络变压器原理图 电流型PHY连接的网络变压器的2线共模电感要放在线缆侧（RJ45侧），上图使用了自耦变压器。

2.4 DM9000（电流型PHY）

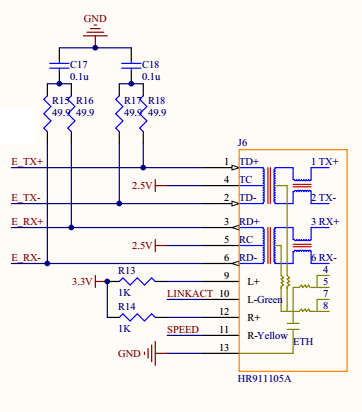

图2.6 DM9000与网络变压器连接示意图 可以看出，DM9000是电流型PHY，下图来自于DM9000开发板电路。 图2.7 DM9000与网络变压器连接电路图 上图的E_TX和E_RX连接至DM9000，可以看出，网络变压器的2线共模电感连接线缆侧。
