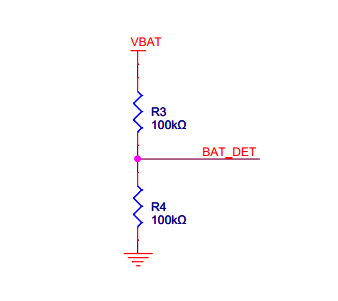

class="markdown_views prism-dracula"> 虽然在高中大学都有学过电路知识，但是现在电子知识对我来说，可以说是一片空白，很庆幸的是，目前有接触一些电路相关知识的的机会，所以，特别奖每天学到的东西记录一下。 今天讲的是一个非常简单，也很基础知识，貌似这个电路在中学就学过（我一开始居然看不懂^_^），下图是一个分压电路。
图中的 VBAT是接到电源端正极的，几条长短不一的横线表示电源地，可以理解为接到电源的负极，两个方向向下的曲线为电阻，两个电阻的阻值分别为R3 100KΩ，R4 100K欧姆，两个电阻中间连接一条线BAT_DET。
该电路的工作原理是，通过串联R3，并联R4来达到降压的目的，降压输出为BAT_DET，那么BAT_DET的电压如何计算？
首先假设VBAT的电压为3.3V,那么可以计算出流经R3，R4的电流为3.3/(100k+100k) = 0.0165mA，那么R3两端的电压为Ur3 = 0.0165*100K=1.65V，同理R4的电压也为1.65V，那么我们要得到分压输出，此时BAT_DET的电压是多少呢？ 若BAT_DET是以地位参考点，那么此时它的电压就是1.65V，根据分析可知道，BAT_DET的电压与R4电压是一致的，因为他们在电路中是并联关系。在这个电路中，可以通过改变两个电阻的大小，就可以改变BAT_DET电压的大小，增大R3可以减小分压输出电压，增大R4可以增大分压输出电压，也可以同时改变两个电阻大小。其实滑动变阻器就是滑片在一个电阻表面移动，等效电路和图中的电路差不多，它移动时同时改变两个电阻值。 虽然很简单的电路，但是自己看懂还是很鸡冻的。
