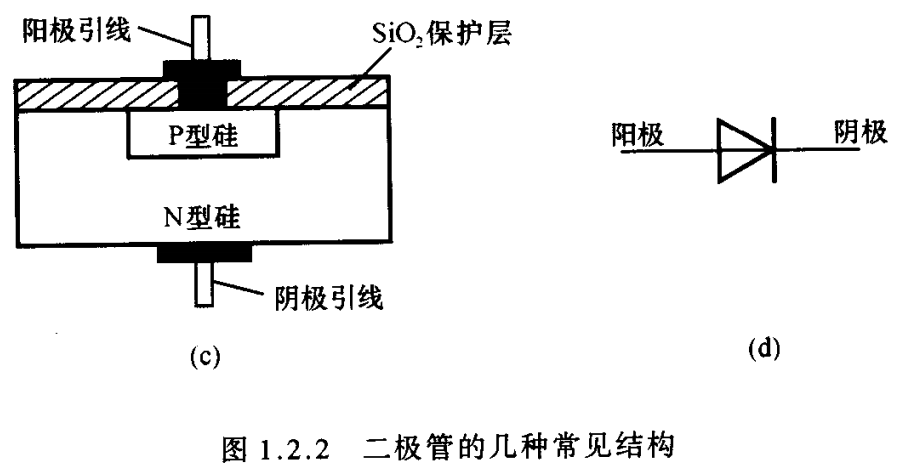

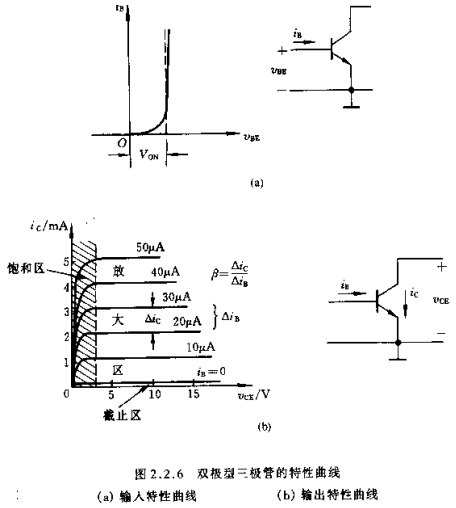

芯片系统分级转载：http://www.elecfans.com/baike/bandaoti/20180718711930.html （1）系统级 以手机为例，整个手机是一个复杂的电路系统，它可以玩游戏、可以打电话、可以听音乐。它的内部结构是由多个半导体芯片以及电阻、电感、电容相互连接组成的，称为系统级。（当然，随着技术的发展，将一整个系统做在一个芯片上的技术也已经出现多年——SoC技术） （2）模块级 在整个系统中分为很多功能模块各司其职。有的管理电源，有的负责通信，有的负责显示，有的负责发声，有的负责统领全局的计算，等等。我们称为模块级。这里面每一个模块都是一个宏大的领域，都聚集着无数人类智慧的结晶，也养活了很多公司。 3）寄存器传输级（RTL） 那么每个模块都是由什么组成的呢？以占整个系统较大比例的数字电路模块（它专门负责进行逻辑运算，处理的电信号都是离散的0和1）为例。它是由寄存器和组合逻辑电路组成的。 寄存器是一个能够暂时存储逻辑值的电路结构，它需要一个时钟信号来控制逻辑值存储的时间长短。 实际应用中，我们需要时钟来衡量时间长短，电路中也需要时钟信号来统筹安排。时钟信号是一个周期稳定的矩形波。现实中秒钟动一下是我们的一个基本时间尺度，电路中矩形波震荡一个周期是它们世界的一个时间尺度。电路元件们根据这个时间尺度相应地做出动作，履行义务。 什么是组合逻辑呢，就是由很多“与（AND）、或（OR）、非（NOT）”逻辑门构成的组合。比如两个串联的灯泡，各带一个开关，只有两个开关都打开，灯才会亮，这叫做与逻辑。 一个复杂的功能模块正是由这许许多多的寄存器和组合逻辑组成的。把这一层级叫做寄存器传输级。 （4）门级 寄存器传输级中的寄存器其实也是由与或非逻辑构成的，把它再细分为与、或、非逻辑，便到达了门级（它们就像一扇扇门一样，阻挡/允许电信号的进出，因而得名）。 （5）晶体管级 无论是数字电路还是模拟电路，到最底层都是晶体管级了。所有的逻辑门（与、或、非、与非、或非、异或、同或等等）都是由一个个晶体管构成的。因此集成电路从宏观到微观，达到最底层，满眼望去其实全是晶体管以及连接它们的导线。 双极性晶体管（BJT）在早期的时候用的比较多，俗称三极管。它连上电阻、电源、电容，本身就具有放大信号的作用。像堆积木一样，可以用它构成各种各样的电路，比如开关、电压/电流源电路、上面提到的逻辑门电路、滤波器、比较器、加法器甚至积分器等等。由BJT构建的电路我们称为TTL（Transistor-TransistorLogic）电路。 但是后来金属-氧化物半导体场效应晶体管（MOSFET）的出现，以优良的电学特性、超低的功耗横扫IC领域。除了模拟电路中BJT还有身影外，基本上现在的集成电路都是由MOS管组成的了。同样的，由它也可以搭起来成千上万种电路。而且它本身也可以经过适当连接用来作电阻、电容等基本电路元件。   模电基础： 以PN结为基础，一个结的二极管；或两个结组合成，晶体管BJT、场效应管。 1、PN结 不同类型半导体化学键结构的区别：纯净单晶体本征半导体(Si/Ge)、加入五价磷元素的N型半导体、加入三价硼的P型半导体。 2、二极管 aaa 3、三极管（双极性晶体管BJT） 两种载流子导电。 晶体管，NPN为例 输入输出特性曲线：     4、场效应管 FET field effect transistor 单极性晶体管 只有多数载流子导电。结型场效应管与MOS管的导电原理和电流控制原理均不同。 结型场效应管。 MOSFET 绝缘栅型场效应管（metal oxide semiconductor）  用于集成电路。 CMOS功耗更低（complementary MOS） 5、晶闸管     参考文献： 1、模拟电子技术基础，第一章常用半导体器件 2、数字电子技术基础，第二章门电路
