模6计数器以及模10计数器(Verilog HDL语言设计)(Modelsim仿真与ISE综合)

2019-04-13 11:05发布

目录 前言 模6计数器 Verilog HDL语言描述 测试文件 仿真电路图 RTL Schematic Technology Schematic 模10计数器 Verilog HDL语言描述 测试文件 仿真波形 RTL Schematic Technology Schematic

前言

详细地了解这些简单的计数器并非毫无意义的,因为它是组成大型计数器的小模块,如果大型的计数器不太好理解,那么分解出来分别研究,不也是一种好的办法吗? 这篇博文的意义就在如此。我将仿真加综合去详细的认清楚这些小零件。

模6计数器

模6计数器比较关键的一点是从0开始计数,计数到5(0101)时,产生一个进位信号1(注意这个进位信号1可以由第0位与第2位的与来得到,这在设计电路中比较重要,下面会有体现),并且此时,计数状态清零。

Verilog HDL语言描述

//模6计数器的Verilog HDL设计 module counter6(clk, rst_n, en, dout, co); input clk, rst_n, en; output[3:0] dout; reg [3:0] dout; output co; always@(posedge clk or negedge rst_n) begin if(!rst_n) dout <= 4'b0000; //系统复位,计数器清零 else if(en) if(dout == 4'b0101) //计数值达到5时,计数器清零 dout <= 4'b0000; else dout <= dout + 1'b1; //否则,计数器加1 else dout <= dout; end assign co = dout[0]&dout[2]; //当计数达到5(4'b0101)时,进位为1,计数值为其他,都没有进位 endmodule

测试文件

//模6计数器的测试文件 `timescale 1ns/1ps module counter6_tb; reg clk, rst_n, en; wire[3:0] dout; wire co; //时钟设计周期为2ns always begin #1 clk = ~clk; end //初始化 initial begin clk = 1'b0; rst_n = 1'b1; en = 1'b0; #2 rst_n = 1'b0; #2 rst_n = 1'b1; en = 1'b1; //计数使能信号有效,且不复位 end counter6 u1(.clk(clk), .rst_n(rst_n), .en(en), .dout(dout), .co(co)); endmodule

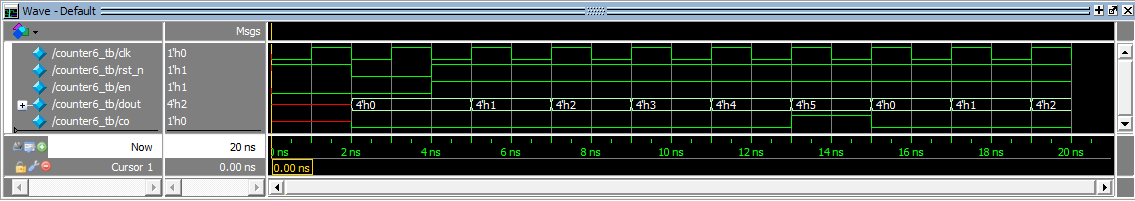

仿真电路图

从仿真电路图可以看出,模6计数器从0开始计数,计数到5,计数器清零,然后重新计数。

RTL Schematic

从这里可以看到模6计数器整理的外部输入输出情况,展开后如下: 这个门级的原理图不复杂但是挺不好理解的,哪位壮士看的明白,麻烦给我说一声。 反正这个模6计数器综合出来的寄存器传输级原理图就是这样的。

Technology Schematic

也就是在FPGA中是怎么样的一个电路图: 用到了LUT(查找表)、各种BUF以及D触发器资源。 模6计数器就认识到这里吧。

模10计数器

模10计数器的设计和模6计数器的设计如出一辙,甚至说仅仅一点儿变化,也就是把计数值改变一下,计数到9然后清零而已。但我还是把它仿真了个遍。

Verilog HDL语言描述

//模10计数器的Verilog HDL设计 module counter10(clk, rst_n, en, dout, co); input clk, rst_n, en; output[3:0] dout; reg [3:0] dout; output co; always@(posedge clk or negedge rst_n) begin if(!rst_n) dout <= 4'b0000; //系统复位,计数器清零 else if(en) if(dout == 4'b1001) //计数值达到5时,计数器清零 dout <= 4'b0000; else dout <= dout + 1'b1; //否则,计数器加1 else dout <= dout; end assign co = dout[0]&dout[3]; //当计数达到5(4'b1001)时,进位为1,计数值为其他,都没有进位 endmodule

测试文件

//模10计数器的测试文件 `timescale 1ns/1ps module counter10_tb; reg clk, rst_n, en; wire[3:0] dout; wire co; //时钟设计周期为2ns always begin #1 clk = ~clk; end //初始化 initial begin clk = 1'b0; rst_n = 1'b1; en = 1'b0; #2 rst_n = 1'b0; #2 rst_n = 1'b1; en = 1'b1; //计数使能信号有效,且不复位 end counter10 u1(.clk(clk), .rst_n(rst_n), .en(en), .dout(dout), .co(co)); endmodule

仿真波形

RTL Schematic

Technology Schematic

用的资源好像比模6计数器要多。
