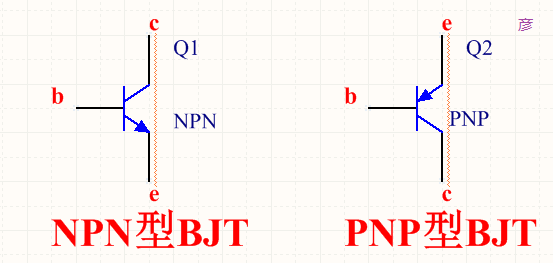

一、晶体管（BJT）和FET的分类及工作原理 1.1、      分类   元件标识： G：栅级 D：漏级 S：源级 B：基级 E：发射级 C：集电极

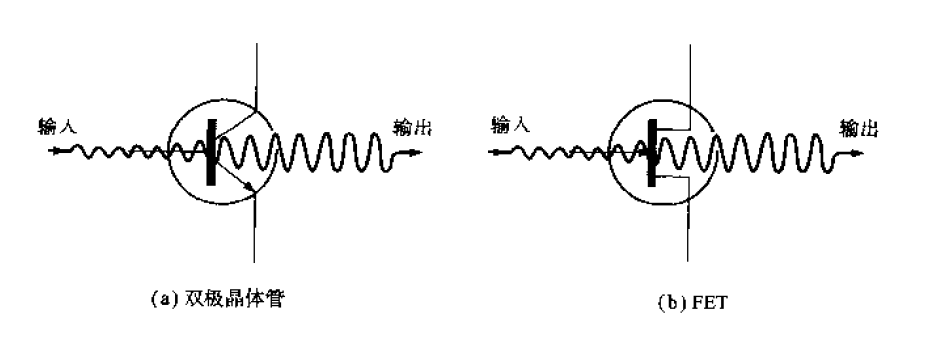

1.2、      常见功能       1.3、      放大原理 可能产生的对FET和晶体管的放大认知如下图：        在大学上课的时候，不知是不是学校老师的原因，只告诉我们三极管的作用是对信号放大，这就造成了新手很可能会造成一个认知的误区如上：信号经过三极管直接的被放大。        实际上，三极管放大的方式是如下图所示的情况：晶体管吸收输入信号。电源重新产生输出信号（之所以放大，个人的理解是电源供给了比输入信号大的能量，所以可以产生放大效果）。且原信号会经过由基级流向发射级。        其实对于晶体管可以进行模型的装换来帮助理解原理，我们可以把晶体管看成一个检测基级电流的电流表和由基级控制的电流源组成。如下图所示： 晶体管的工作原理可以看成式通过检测基级的电流来控制电流源产生恒定的电流。        接着加深对晶体管工作的理解。可以试着将晶体管转化成二极管加开关加电流源。当晶体管导通的时候，基级和发射级的压降和二极管的压降是一样的大概在0.6-0.7V左右。如下图所示：       于是乎，只要我们知道了基级和发射级之间的导通特性和二极管类似的情况下，再利用欧姆定律，我们就可以很方便的对晶体管所在电路加以计算和加深理解。 注释：本笔记部分图来自笔者绘制，部分图是引用笔者学习书籍里面的图。
