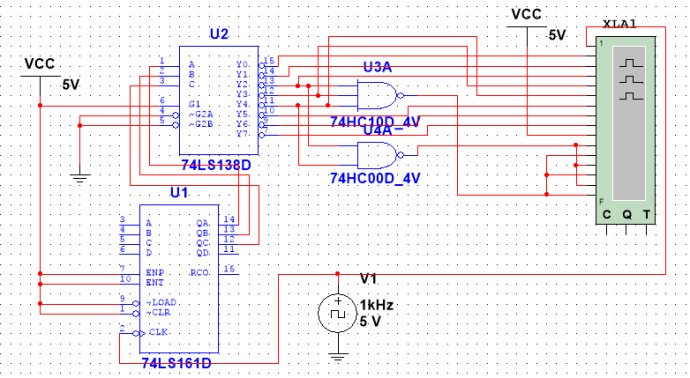

身为一名西电狗，西电的实验大家都晓得，只能用一个水字来形容。微院在大二下学期、大三上学期，会分别开模电、数电实验，如果运气不好，老师会通过实验来考察。下面我介绍一下这严(shui)肃(de)正(yi)规(bi)的数电实验之8*8点阵显示汉字或图案。       这是在multisim中的仿真电路，由于multisim中没有点阵，所以在最后我们能通过波形来分析。
图1     首先说明，课本电路中点阵与实验室实验板所用点阵不一样！！课本电路图如下：

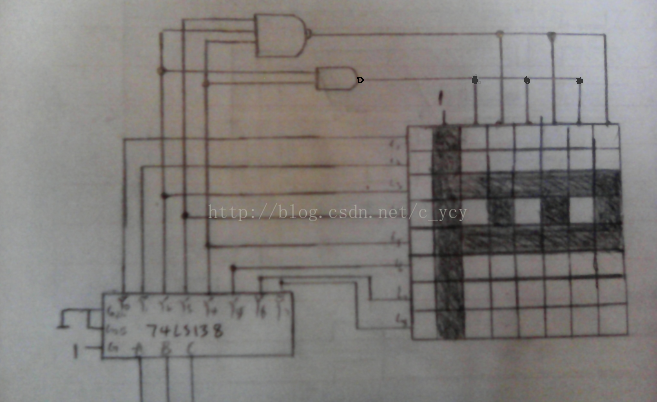

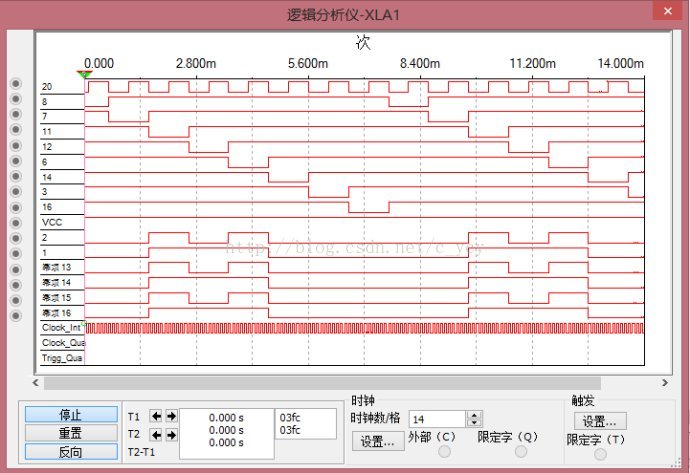

图2       按照实验板上的话，上边电路显示出字体是倒的。暂不考虑具体汉字，实际电路设计时将字体如下这样放就能在他实验板正常(正立)显示，否则按照上图书上的电路出来字体是偏着的，H1~H8共阳(实验板左竖列)，L1~L8共阴(实验板右竖列)。
