关于理论

常见的芯片型号

哦对了，，模×，计数器=×进制计数器
其中，

74160和74161 是同步置数，异步清零。
160是十进制加法计数器，而161是十六进制加法计数器。
（不太理解？没关系，看下面的例子。。。）

---

74162和74163 是同步置数，同步清零。
162是十进制加法计数器，而163是十六进制加法计数器。

---

下面就以160和161设计一个100进制的计数器为例来弄清楚十进制和十六进制的区别。

B、比较好理解，十进制计数器嘛，左边为低位，右边为高位，两者都是9，也就是99的时候。0~99个，然后进行置位。因为是同步置位，置位的信号是可以保持住的。 关键是C，如果你未曾理解，十六进制到底是啥含义，很容易弄混淆。我们看到它接成了63，而十六进制的63换算到十进制，刚好就是99呢！ 这么说来，那么多少进制就是意味着溢出的值是多少。也就是说是多少进制的数!

---

骚的一批。。。。

---

哦，对了！ 161的一个容易忽略的事，，，

输入都为1的时候，CO是输出为1的，但是你如果此时ET=L, EP=×。虽然和ET=H， EP=L都是保持功能，但是前者使得CO强制输出为0！

---

161应用举例

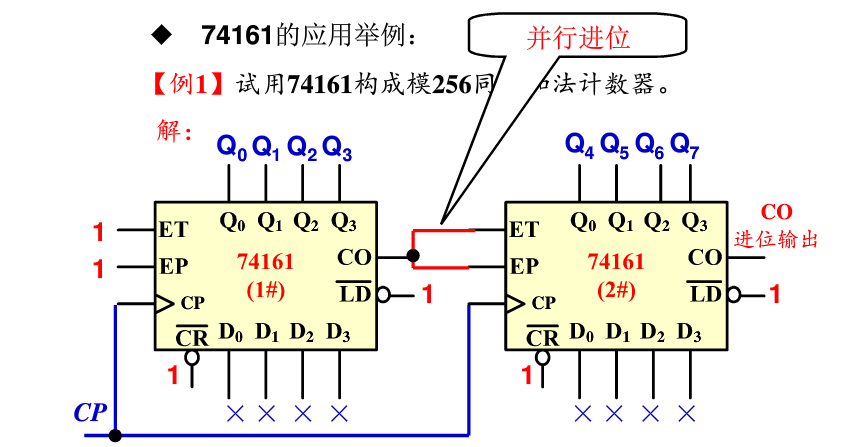

1、两片模16的161就是16*16 =256
2、十进制计数器，利用161的清零和置数功能 ①、置数归0法。

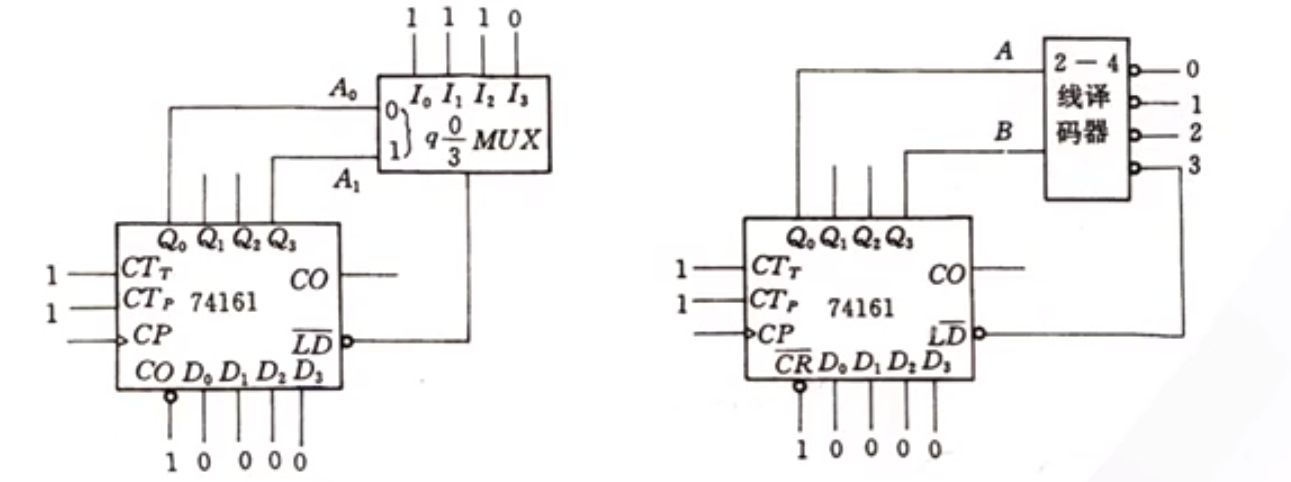

用数据选择器和2-4线译码器

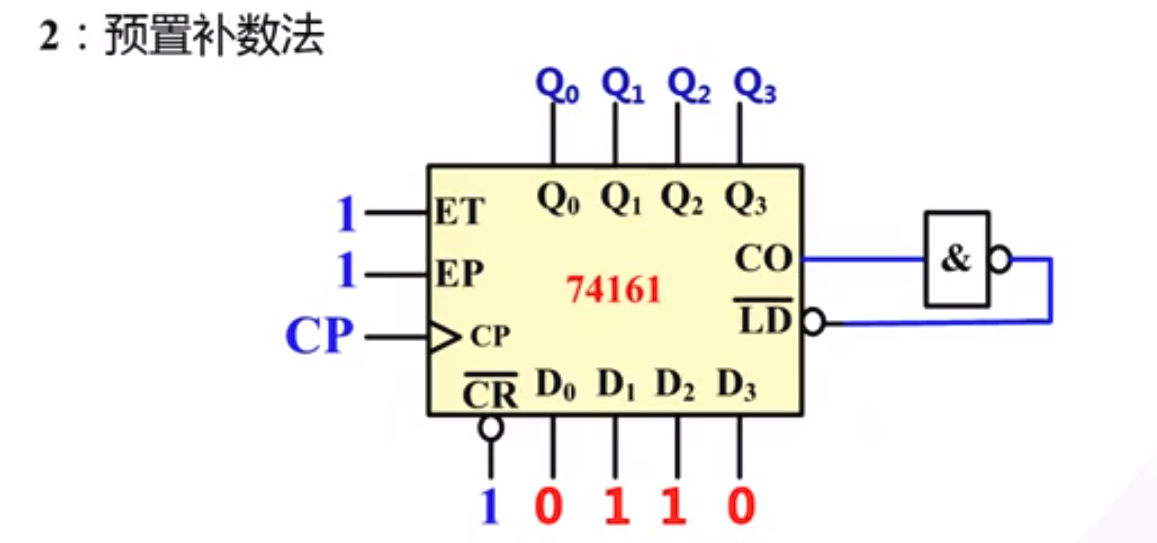

②、预置补数法
6~15 十进制 ③、反馈清零法

74290的一些知识

清零是，R都为高，然后S至少有一个为低。
置数是S都为高，R任意都可以置数。

CP0控制二分频，
CP1控制五分频，
CP0接时钟，CP1接Q0是十进制计数器 模1000的计数器

---

关于仿真

记录一下关于数字电路仿真的知识，虽然简单但是还是容易忘记。

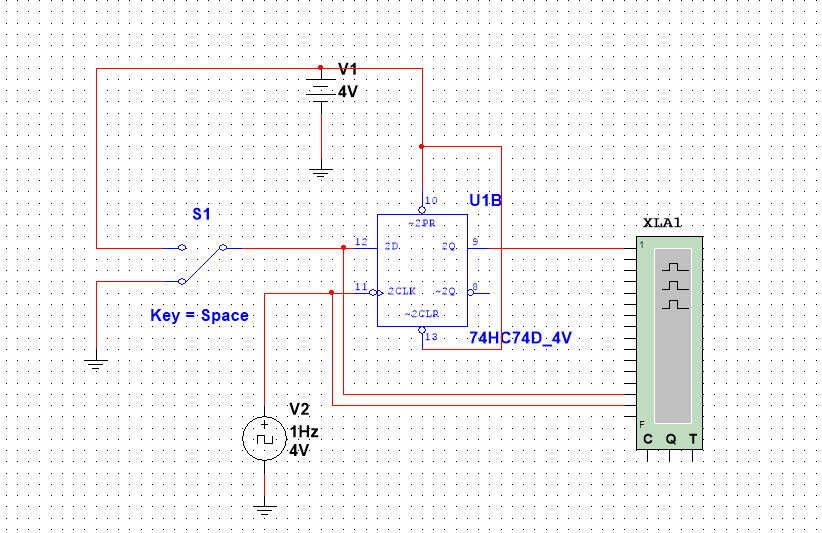

上升沿触发的边沿D触发器。
哦对了，，，忘了说了。逻辑分析仪的频率需要设置下。。还有注意CLK的频率不要太高。、
利用反向施密特触发器作为方波发生器

骚的一批啊，，有没有。。。无须外部信号啥的。。。
