1、三极管作开关时工作在什么区域（）

A.饱和、放大 B.击穿、截止 C.放大、击穿 D.饱和、截止 解析：一共有放大区，饱和区 ，截止区三个区
工作在开关状态时是截止和饱和（饱和区-开关接通，截止区-开关断开）
作为放大器用时工作在放大区

2、总线中的串行总线有（）

A.SPI B.UART C.SDIO D.IIS
解析：可自行百度

3、进程中的信号赋值语句，其信号更新是

A.按顺序完成；   B.立即完成；  C.在进程的最后完成； D.都不对

4、两个时钟（）频，（）时钟。

A.同，一定是同步
B.同，可以是同步
C.不同，一定是异步
D.不同，可以是异步 解析：这道题答案我不确定，上述选择题均有可能是多选。

5、数字芯片设计时降低芯片功耗的方法

解析：芯片功耗分为动态功耗和静态功耗两大部分。 动态功耗是电路在工作时（翻转时）所消耗的能量。对于CMOS电路来说，它又分为开关功耗和短路功耗。开关功耗为电路翻转时对负载电容充电的功耗，短路功耗为输入翻转时，PMOS和NMOS同时打开的瞬间电流形成的功耗。用公式描述可写为： Pdyn = (CL * Vdd2 * Ptran * F) + (ttran * Vdd * Ipeak * F) 其中，CL为电路总负载电容；Vdd为工作电压；Ptran为工作电路所占比例；F为工作时钟频率；ttran为PMOS，NMOS同时导通时间；Ipeak为短路电流。 公式中第一部分为开关功耗，第二部分为短路功耗。一般来说，只要gate的slew足够小，也就是ttran足够快，短路功耗一般可以忽略。 从公式中可以看到降低动态功耗的思路，可以从Vdd、F、CL和降低gate翻转次数等方面来设计降低功耗的方案。 静态功耗是电路在没有翻转时，晶体管中漏电流造成的功耗。根据重要性可以分为以下四个部分： 1、亚域值漏电流Isub: 从Drain经过弱反形层流向Source的电流
2、栅电流Igate：由于隧道效应和热载流子效应，由Gate经薄栅氧流向Sub的电流
3、由Gate引起的Drain电流IGIDL：由于Drain端的强电场引起的由Drain流向Sub的电流
4、结反偏电流Irev：反偏结耗尽区少子漂移和电子空穴对产生形成的由Drain、Source到Sub的电流。 在数字IC设计中，我们常见的降低功耗的方法有哪些呢？方法如下： 1、clock gating 门控时钟技术 众所周知，在数字IC设计中，时钟信号的翻转率是比较高的，因此它的功耗约占整个芯片功耗的20-30%。传统的设计方法是时钟信号一直是存活着的（常开），门控时钟技术就是根据设计，将暂时不用的模块的时钟信号通过一个控制信号gating住，降低这个模块的时钟信号翻转率，从而降低芯片功耗的一种技术。clock gating的加法也有很多，有在rtl级就例化进来的gating（往往是比较root的gating）,也有综合阶段工具自动加进来的。从数字前端设计的角度，clock gating是想越靠近root端越好（因为一个gating可以控制更多的寄存器或者时钟单元），一旦将某个gating关掉，能够节省较多的功耗。因此，在数字后端实现过程中，经常会碰到到gating使能端E pin的setup比较难meet,主要原因是这类gating比较靠近root导致的。关于如何fix clock gating使能端的setup会在后续更新文章中做详细的分析。

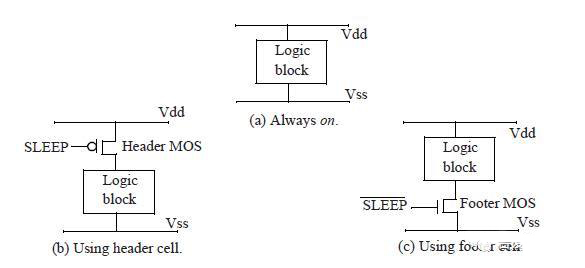

2、power gating 在数字IC后端设计中，经常采用这个策略降低功耗。在后端实现过程中，加入MTCMOS来控制标准单元的开关。
3、Multi vt cells 这个就是在数字IC后端设计实现过程中，将某些不是critical path的地方尽量用HVT或者RVT，降低leakage。当然这个需要与performance，area做一个tradeoff。因为用HVT或者RVT，由于timing不好meet，工具优化的比较困难，可能反而会导致面积越优化越大。 4、DVFS技术 DVFS（Dynamic Voltage and Frequency Scaling）动态电压频率调节本质上是一种低功耗技术，目的是根据的芯片当时的实际功耗需要设定工作电压和时钟频率，这样可以保证提供的功率既满足要求又不会过剩，从而可以降低功耗。比如数字芯片中，CPU模块（比如8核cpu），在需要跑分的时候，将给cpu供电的电压通过软件调节到更高的电压（overdrive）,获得一个更高的频率。在实际某个应用场景下，可能cpu只需要一个较低的频率时，可以将电压调节成一个较低的电压（underdrive）来实现。 一味的降频降压当然是不能降低功耗的，因为低频下运行可能使系统处理任务的时长增加，从而整体上可能反而增加了功耗。所以DVFS的核心是动态调整的策略，其目的是根据当时的系统负载实时调整，从而提供满足当时性能要求的最低功率，也就达到了最低功耗。制定调整策略前，先找出系统中的耗电大户即CPU GPU这些模块。需要统计出这些模块的负载情况，基本的策略当然是工作负载增加则升频升压，工作负载降低则降频降压。 5、Well bias 这个方法可以动态调整偏置电压，从而实现降低功耗的目的。

6、使用2输入NOR和INV实现2输入同或逻辑，尽量门使用少

笔试的时候这道题做的有点问题，真不应该。。。（手动狗头）

这道题的同或逻辑是可以实现的，但所用的gate是不是最少我并不确定。

7、一个16bit宽的AFIFO，输入写时钟为100MHZ，每100个周期写入80个数据； 输出读时钟为90MHZ，每20个周期读18个数据； 设一个package为8Kbit，且两个package之间发送间距足够大。

1）求AFIFO的最小深度 2）若100个周期写入了100个数据，求AFIFO的最小深度

解析：前面一篇博客中提到过相关做法
算出写数据的最大burst_length。考虑最坏情况
1）条件给出，每100个写时钟，写入80个数据，那么在背靠背的情况下，burst_length = 2*80=160 最后，fifo_depth = burst_length - burst_length * X/Y * r_clk/w_clk=160*{1-（18/20）*（90/100）}=34.2
所以此时AFIFO的最小深度应该为35 2）同理fifo_depth = burst_length - burst_length * X/Y * r_clk/w_clk=200*{1-（18/20）*（90/100）}=38
所以此时AFIFO的最小深度应该是38
