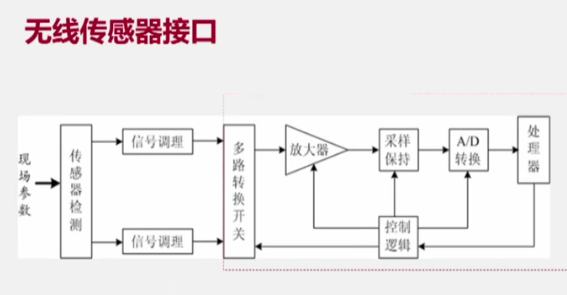

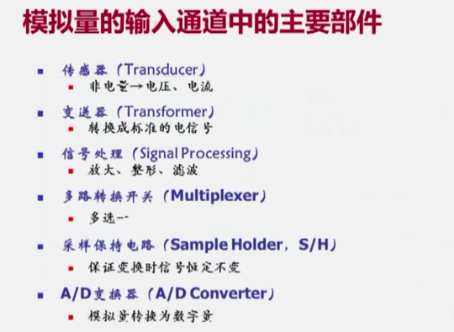

1. 模拟量的输入输出通道

在这里插入图片描述

传感器将非电的物理信号转换为电信号（连续变化的，微弱的，非标准的）
变送器将非标准的电信号转换为符合工业标准的电信号
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

2. 数/模转换器

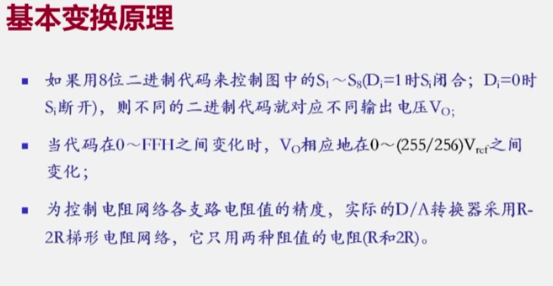

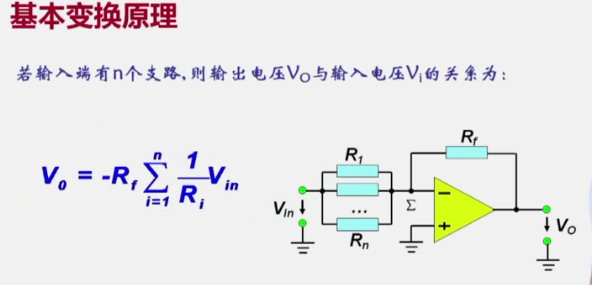

1.D/A转换器的基本工作原理

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

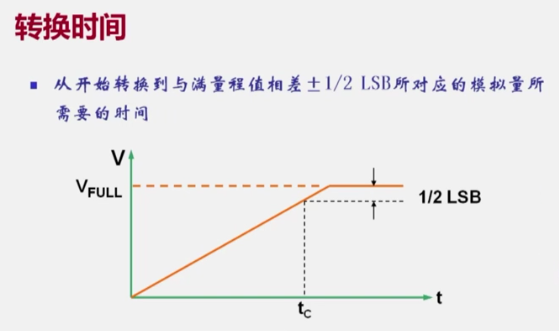

2.D/A转换器的主要技术指标

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

3. 典型的D/A转换器芯片及应用

典型的D/A转换器DAC0832
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

3. 模/数转换器

在这里插入图片描述

1.A/D转换器的基本工作原理

在这里插入图片描述

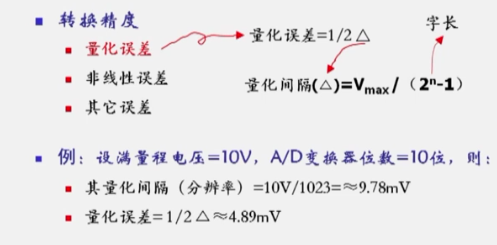

2.A/D转换器的主要技术指标

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

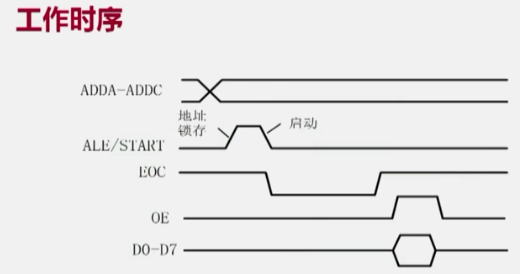

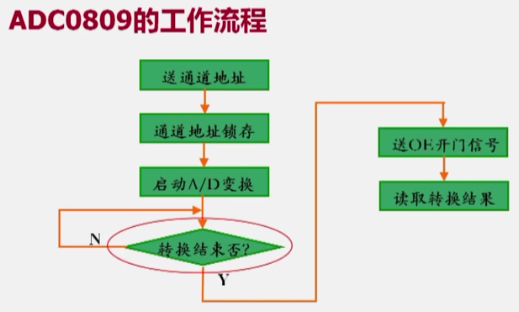

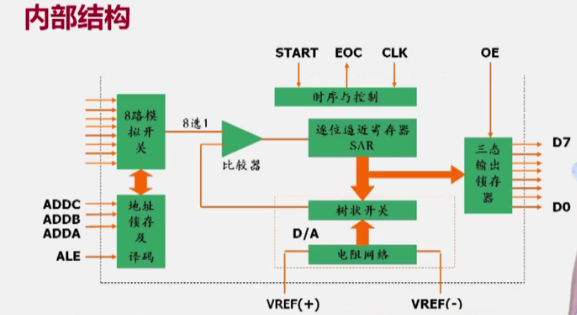

3. 典型的A/D转换器芯片及应用

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
