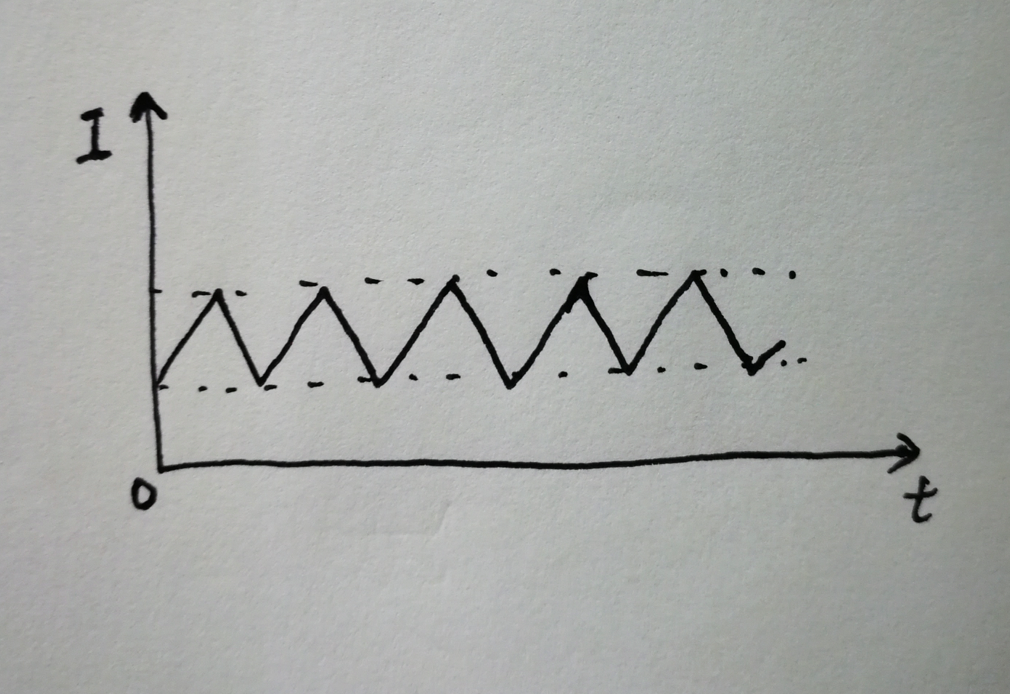

前两天拿到一块控制板30V转5V的BUCK开关电源供的MCU系统，一上电就“滋滋”的响。 之前做过一些DC/DC的板子都未曾出现这种情况，仔细的听发现是电感这里发出的噪声。   DC/DC部分如上图所示，图中的黑 {MOD}柱状电感就是此次发出噪音的地方。下面还配了灵魂画师的电感内部构造图。仔细一看板子就发现这颗电感放在板子内部，而且地下还铺地了。ORZ，第一想法就是改板。由于比较赶，最后的办法就是把电感横着躺着放，让磁通与板子平行，然后立竿见影噪音消失了。 下面根据本弱鸡浅薄的知识体系分析一下为什么产生噪音，查了下开关芯片的手册开关频率是200KHz的，人的听力范围约为16Hz~20KHz，也就是说电感受到干扰产生了16Hz~20KHZ的杂波。结合学过的电磁感应知识，在电感的处于开关芯片的高速通断的驱动下产生大致如下图所示的I-t（电流-时间）的关系。 变化的电流产生变化的磁场，电感底下的铺地处于变换的磁场中，产生涡流效应，产生感应电流，从而催动产生周期性的低频杂波（你懂的），然后产生的杂波频率落在听觉频率范围内就产生了能听到的噪音。 总结，电感一般底下不进行铺地，尽量放在PCB板子的边缘减少外部回路的耦合。当然讨巧的办法就是让电感躺在板子上，这样PCB板子和磁通平行，无法相互干扰。   电感参考铺地如下。
