差分运放检测电流电路

2019-04-13 11:35发布

站内文章 / 模拟电子
11412 0 1015

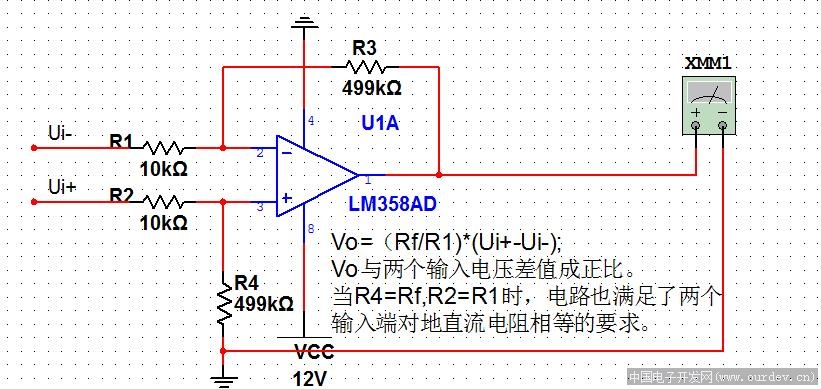

差分运算放大器原理

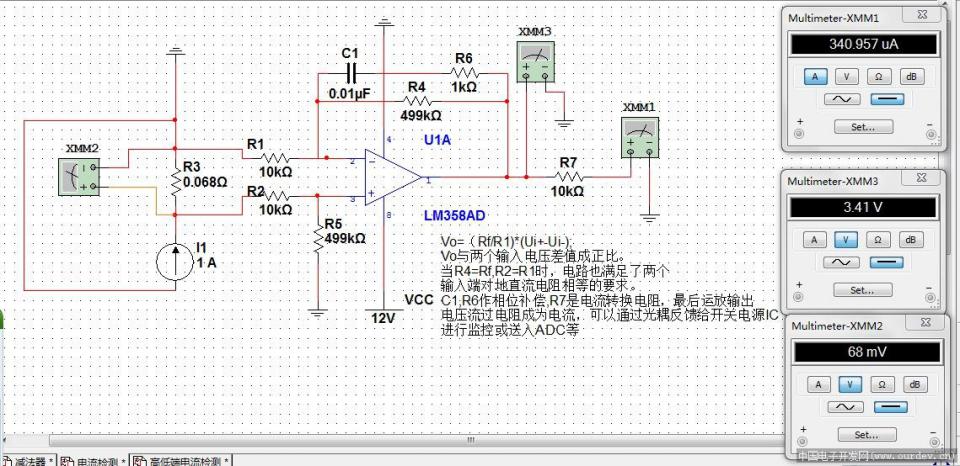

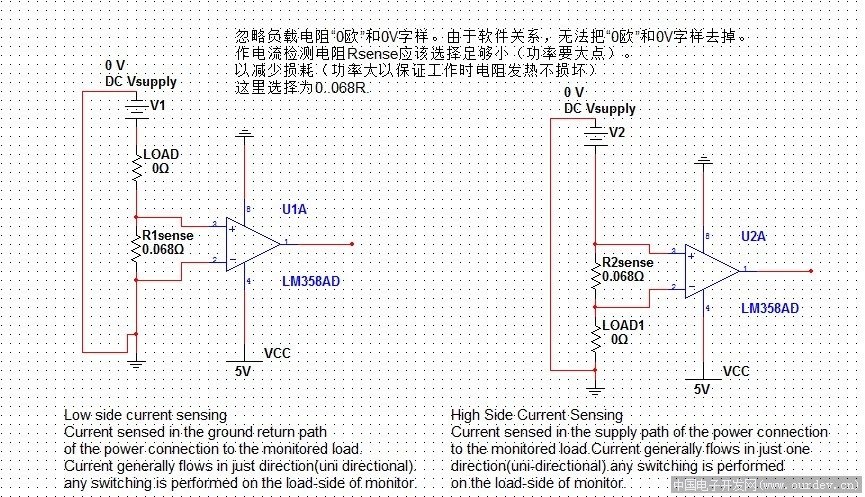

电流测试电路，采用运放的方式作电流检测可以分为：“高端电流检测”和“低端电流检测”。如下图：

 高端电流检测
优点：
-可以检测区分负载是否短路
-无地电平干扰
缺点：
-共模电压高，使用非专用分立器件设计较复杂、成本高、面积大

低端电流检测
优点：
-共模电压低，可以使用低成本的普通运算放大器
缺点：
-检流电阻引入地电平干扰，电流越大地电位干扰越明显，有时甚至会影响负载 在无刷电机控制领域经常需要采样母线电流以及三相电流 通常母线电流采样采用的是低端电流检测方式，U相和V相电流采样采用的是高端电流检测。 同时这种方式在FOC单电阻和双电阻应用中都比较常见。 此外，在开关电源电流采样中也很常见。
