ESP8266-WIFI之简介

2019-04-13 11:38发布

1、ESP8266模块简介

这是该模块大致的外观图:
这里写图片描述
VCC:接3.3V电源
RST:ESP8266复位管脚,可做外部硬件复位使用。
CH_PD:使能管脚,高电平有效
UTXD:串口发送管脚, 与开发板上串口X的RXD相连。
URXD:串口接收管脚,与开发板上串口X的TXD相连。
GPIO0:GPIO为高电平代表FLASH 启动,GPIO0为低电平代表进入系统升级状态,此时可以经过串口升级内部固件。
GPIO2:此管脚为ESP8266引出一个IO口。
GND:接地
我们只需要使用WIFI模块的串口UTXD、URXD管脚、RST和CH_PD管脚即可,其他不用管。
ESP8266-WIFI模块支持STA/AP/STA+AP三种工作模式。
STA模式:也叫客户端模式,ESP8266模块通过路由器连接互联网手机或电脑通过互联网实现对设备的远程控制。
AP模式:默认模式ATK_ESP8266模块作为热点,实现手机或电脑直接与模块通信,实现局域网无线控制,就相当于它做路由器,散发WIFI信号。
STA+AP模式:两种模式的共存模式,即可以通过互联网控制可实现无缝切换,方便操作。
**注意:**ESP8266-WIFI模块仅在单连接状态,支持透传模式。

2、ESP8266常用指令

基础AT指令如图:
这里写图片描述
(1)AT测试指令
这里写图片描述
(2)AT+RST
这里写图片描述
(3)AT+GMR
这里写图片描述
(4)ATE
这里写图片描述

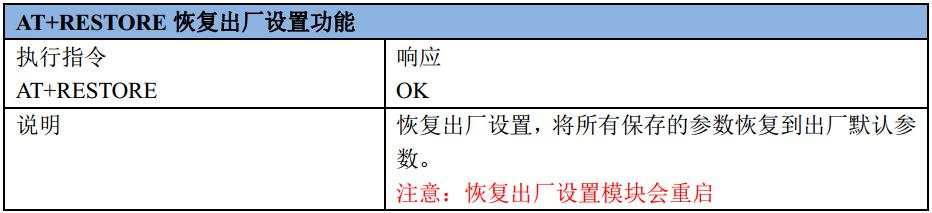

(5)AT+RESTORE
这里写图片描述
(6)AT+UART
这里写图片描述
这里写图片描述

3、WIFI功能AT指令

这里写图片描述
具体指令可以查看我的资源下载:
http://download.csdn.net/detail/it_boy__/9841620
