共模扼流圈

2019-04-13 11:39发布

与变压器形状基本相同。在线圈一侧有两个地方标记了黑点。

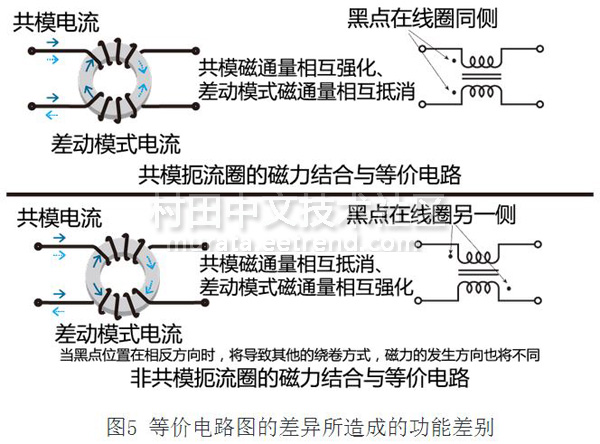

经常有人问:"这表示线圈开始绕转吗?"实际上这并不表示在黑点处有什么东西,而是表示两个线圈中磁力结合的方向。在以前的报道中,已经说明了共模扼流圈的结构。共模扼流圈在工作时需要两个线圈中发生的磁通量与共模电流之间互相强化,同时与差动模式电流之间互相抵消。 因此,当2个线圈的绕转方向发生错乱时,往往会产生相反的效果。 如图5的上半部分所示,当等价电路上的黑点与线圈处于同一侧时,磁力结合作为共模扼流圈发挥作用,如下半部分所示,当等价电路上的黑点处于线圈的另一侧时,磁力结合将不再作为共模扼流圈发挥作用。 可见,黑点位置表示每个线圈的磁力结合方向,并不意味着有黑点的一侧有任何东西。 另外,这个黑点原本表示使用变压器时的电压极性。 文章来源:如图5的上半部分所示,当等价电路上的黑点与线圈处于同一侧时,磁力结合作为共模扼流圈发挥作用,如下半部分所示,当等价电路上的黑点处于线圈的另一侧时,磁力结合将不再作为共模扼流圈发挥作用。 可见,黑点位置表示每个线圈的磁力结合方向,并不意味着有黑点的一侧有任何东西。 另外,这个黑点原本表示使用变压器时的电压极性。
高频扼流圈和低频扼流圈都是电感线圈。电感线圈有抑制电流变化的特性,电感越大这个效应越明显。这个效应对电流的阻碍作用感抗,感抗的大小和电感的工作频率和它本身电感的大小有关。
  在老式甲类音频功率放大器中的低频扼流圈,其作用就是“通直流,阻交流”。但是这个理想情况是无法满足的,只能近似于“通直流,阻交流”。只要满足放大器的需要,稍微损耗一小部分交流成分也是允许的。在这里扼流圈的感抗要大些。频率一定(音频范围是20kHz——20Hz)的时候就要求电感比较大。一般是毫亨数量级。
  而高频扼流圈一般工作在高频电流中,其作用大多也是选频,这是就要求其电感不是很大,一般是微亨数量级。
  其实“通直流,阻交流”和“通低频阻高频”的说法是针对应用场合来说的。但宗旨都是调整电感的电感量,来满足我们的需要。
       扼流圈对于交流电的阻抗X=2πfL,可见,当电感一定时,交流电频率(f)越高,阻抗越大.所以会通直流,阻交流和通低频阻高频。
       低频扼流圈用于电源和音频滤波。它通常有很大的电感,可达几个亨到几十亨,因而对于交变电流具有很大的阻抗。扼流圈只有一个绕组,在绕组中对插硅钢片组成铁心,硅钢片中留有气隙,以减少磁饱和。
