UFS有三组供电电压VCC、VCCQ和VCCQ2，VCC负责闪存颗粒的供电，VCCQ负责闪存输入输出和UFS控制器的供电，VCCQ2则负责M-PHY等低电压模块供电。
UFS对三组电源的时序和电压有一定的要求，需要在设计电路和实际操作中注意。
1、上电要求
定义：
Ta：VCCQ或VCCQ2最先到达300mV的点。
要求：在到达Ta以后，VCCQ2应该大于VCCQ-200mV，对VCC没有要求，这期间复位信号要保持为低，REF_CLK 信号要在VSS和VCCQ之间。
下图case A和B满足条件，case C不满足条件。
2、掉电要求
定义：
Tx：VCCQ或VCCQ2下降到规定的最低值的点。
Tz：VCCQ和VCCQ2供电低于300mV点。
要求：在Tx和Tz之间，VCCQ2应该大于VCCQ-200mV，VCC与VCCQ和VCCQ2无关，RST_n和REF_CLK 信号值在VSS和VCCQ之间。

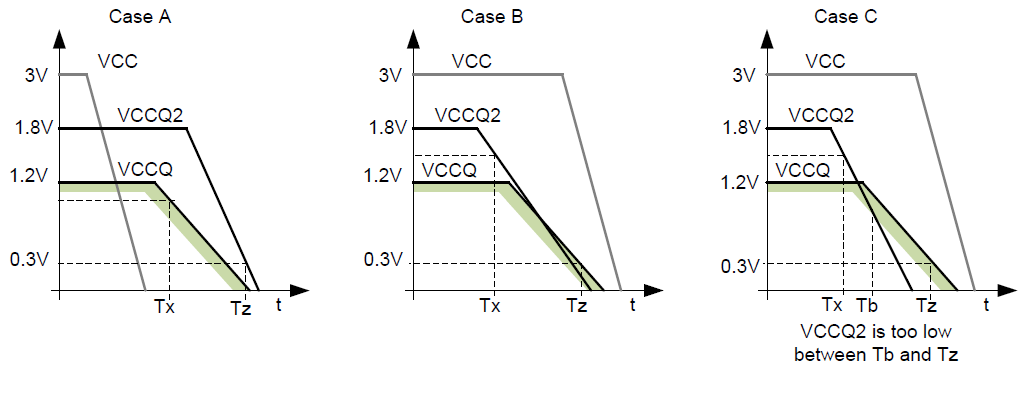

下图case A和B满足条件，case C不满足条件。
除了意外掉电，其他情况下都需要满足上述条件。不满足条件的掉电不应该对数据产生破坏。
2、掉电要求
定义：
Tx：VCCQ或VCCQ2下降到规定的最低值的点。
Tz：VCCQ和VCCQ2供电低于300mV点。
要求：在Tx和Tz之间，VCCQ2应该大于VCCQ-200mV，VCC与VCCQ和VCCQ2无关，RST_n和REF_CLK 信号值在VSS和VCCQ之间。
下图case A和B满足条件，case C不满足条件。
除了意外掉电，其他情况下都需要满足上述条件。不满足条件的掉电不应该对数据产生破坏。
