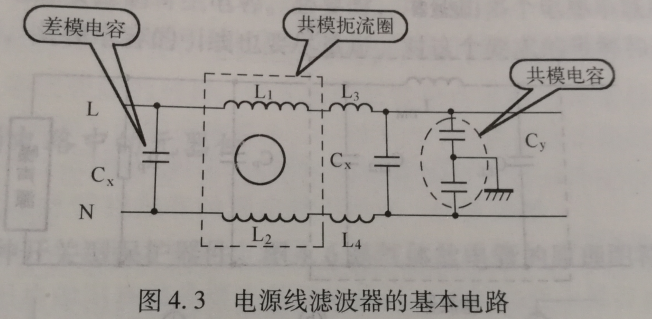

电源输入保护电路： 差模又称串模，指的是两根线之间的信号差值；而共模噪声又称对地噪声，指的是两根线分别对地的噪声。 差模信号：幅度相等，相位相反的信号     共模信号：幅度相等，相位相同的信号   结构：共模电感线圈，绕制在同一铁芯上，匝数和相位相同，绕制方向相反。  作用——衰减共模电流：——共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波目的。   由于共模电感绕制以及两个绕组之间的间隙都形成了磁通泄露，并形成差模电感。因此共模电感一般也具有一定的差模干扰衰减能力。 在滤波器的设计过程中，可利用共模电感的漏感产生适量的差模电感，可起到对差模电流的抑制作用。有时还要认为增加共模扼流圈的漏电感，以提高差模电感量，达到更好的滤波效果。 3.4滤波器 滤波器具有选频通过的特性。 如上图所示，一般的共模扼流圈（共模电感）只是滤除低频的共模干扰。高频时，由于寄生电容的存在，共模扼流圈效果较差。主要依靠共模滤波电容。但共模滤波电容存在一定的漏电流（安全需小于3.5MA，医用更小）。医用不能使用共模滤波电容，需提高扼流圈的高频特性。 插入损耗 插入损耗： 用dB表示  评价电磁干扰滤波器性能优劣的主要指标。 插入损耗越大越好 理想的滤波希望插入损耗能够覆盖除需求频率外，所有可能造成干扰的频率范围。   共模插入损耗     差模插入损耗
