                              Multisim 仿真温度报警电路(部分)

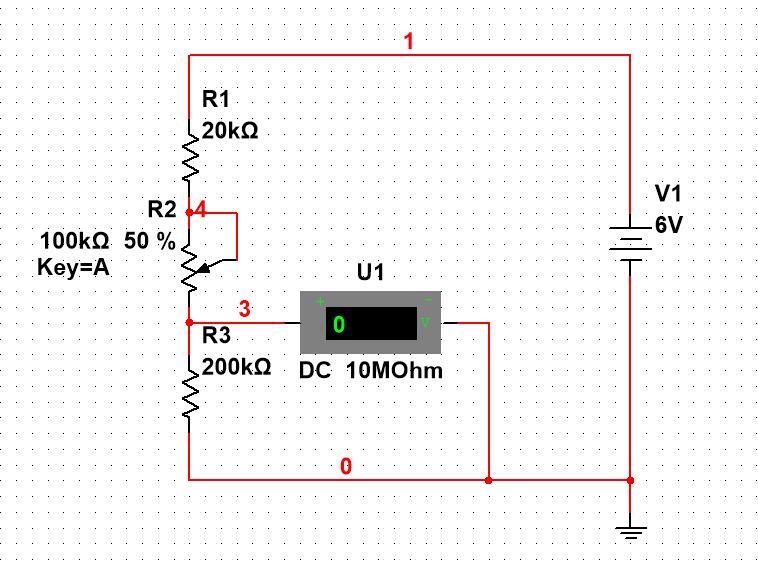

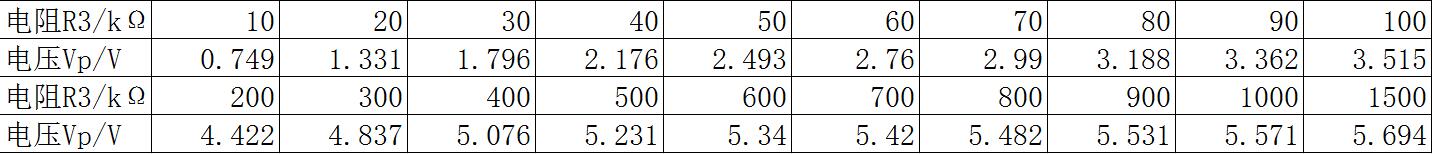

   使用multisim仿真一下温度报警电路(部分)以及使用excel绘制电压电阻R3两端电压随其阻值变化的曲线过程,参考《电子设计从零开始》的内容。    1.首先是有关原理图的绘制:                                                2.对于电路的简要分析:        这是一个由电阻构成的简单串联电路。组成部分为6V直流电源,两个电阻(R1,R3),一个可变电阻。使用电压表测量R3两端的电压。在这里我通过改变电阻R3的阻值,通过观察和记录电压表U1的示数变化来研究R3上面的节点处电压与R3阻值的关系。    3.具体操作步骤:         每次通过改变R3的阻值,用excel记录下电压表的示数,并画出曲线图     ①记录数据如下

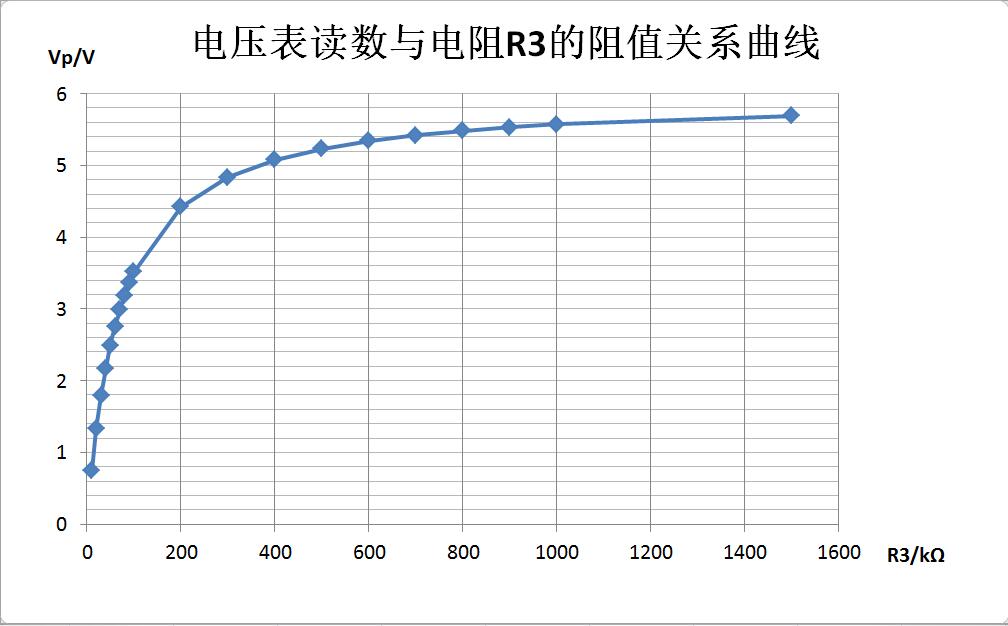

      ②绘制曲线如下
            注:使用excel的散点图绘制曲线较为平滑   4.结论:    由曲线图可以得到随着R3阻值的不断增大,电压表的度数也随之增大(非线性,由于电阻分压所造成)。若将电阻R3换为光敏电阻,则可以通过改变光强来改变电压值,实现一种从光学量到电学量的转换。
