电调是驱动电机用的调速器。电调对应使用的电机不同，分为有刷电调和无刷电调。目前我使用的四轴的电机为有刷直流电机，无
刷电机的操作相对来说比较麻烦，有刷电机就是四驱车上的那种。有刷电机一般需要一个功率器件去驱动，通过调节PWM信号的脉
冲宽度来控制各个电机的转速。
电调的作用：电机的电流很大，通常每个电机正常工作时的平均电流在3A左右，如果没有电调的存在，飞控板I/O根本无法承受这
样大的电流。
下面是目前四轴上电调部分的电路图
![]()
电路图分析： MOS管选择的是SI2302，导通电压Vgs < 4V,每一个场效应管都接一个下拉电阻，目的是为了防止在单片机没接手电机的控制权 时， 电机由于PWM信号不稳定开始猛转。 接一个下拉电阻， 保证了场管输入信号要么是高， 要么是低，没有不确定的第三种状 态。 那么电机也只有两种状态， 要么转， 要么不转。 主控输出的是PWM波形， 用于控制场效应管的关闭和导通， 从而控制 电机的转动速度。

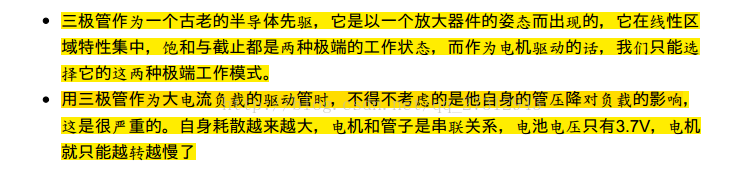

可以看到，使用的是MOSFET来驱动电机的。为什么要使用MOSFET而不用三极管，原因如下：
参考资料：
《Creazepony开源四轴飞行器》
《四轴飞行器DIY-基于stm32微控制器》 北京航空航天大学出版社
