笔记本电池充不进去电问题

2019-04-13 12:41发布

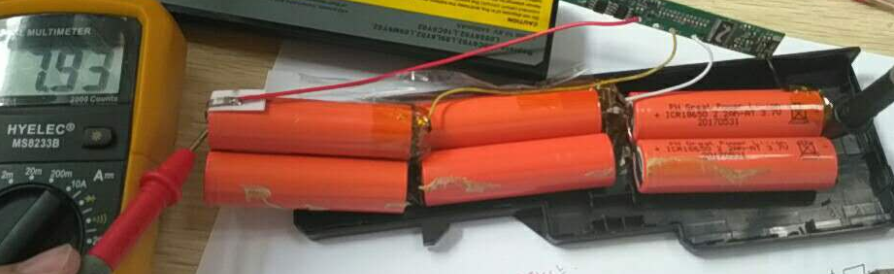

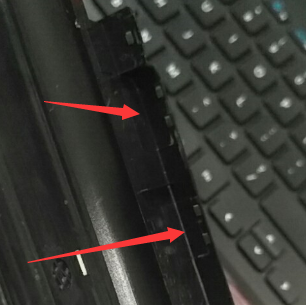

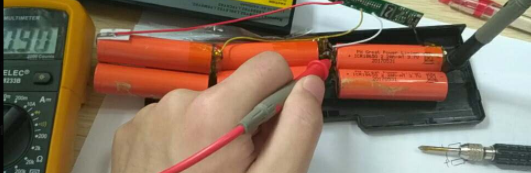

昨天准备在刺激战场上跑yolo9000试试,结果进了linux,左边的菜单栏和窗口的菜单栏都不见了,花了好几个小时搞好了,笔记本电池又充不进电了,服气。记录一下检修过程。   笔记本电池拆开是可以还原的,有卡槽,不都是网上说的什么一次性的,如果你拆的时候温柔点,是很好还原的。 只要拆的时候,箭头处的卡槽都是完好的,还原就没问题。     拆开之后 左边 中间 右边的3组(每组2个),每组之间是并联,左中右是串联,充电电池上面标有正负极和型号,型号为18650,18650 即  直径18毫米,长度65毫米,0表示是圆柱形。标着的3.7V是充好电应该有的输出电压。   简化图就是纸上这样: 按照纸上的示意图,红黄之间应该有3.7V左右,红白之间应该有7V左右,红黑之间应该有11V左右,开始找原因。   红表笔接正级,黑的接负极(黑表笔接的是电压表内部的正极),测得为7.03V,没问题,如预期一样, 然后测下一个预期11V的节点 结果只有8V不到,那应该就是最右边的一节出问题了。经测只要0.9V   一般认为将锂电池的空载电压放到3.0V以下就认为电用完了,大部分锂电池放电不能将空载电压放到3.2V以下的,否则过度放电会损害电池(一般市场上的锂电池基本都是带保护板才使用的,因此过度放电还会导致保护板检测不到电池,从而无法给电池充电),表现在我笔记本上的现象就是,电源已接通无法充电。4.2V是电池充电的最高限制电压,一般认为将锂电池的空载电压充到4.2V就认为电充满了,电池充电过程中,电池的电压在3.7V逐渐上升到4.2V,锂电池充电不能将空载电压充到4.2V以上的,否则也会损害电池。 根据串联特点,也就是木桶短板效应---电池容量取决于最小容量的电池。而且电池保护电路平衡能力有限。当串联三组电池中有一组容量减小或者充电不完全同步,则直接导致整组电池容量下降也就是待机时间段。 我是长时间不用笔记本,大概2个月吧,然后电池安在了笔记本上没拔下来,结果损害了电池(其实我觉得因为我买的不是原装电池,也就是用了劣质电芯)。     这个是电路的保护板,具有电量管理功能和充放电管理功能。上面有3个芯片 1、电池电量计量管理芯片 2、充放电管理芯片 3、当然还有E2PROM存储芯片,记录电池使用次数,这个也是华强北翻新的着力点,清除里面的存储信息,,达到 翻新的效果。   综上:外壳,电芯,保护板就组成了笔记本的电池。哎,还是原装的好。
