1、高共模输入电压-—多高的电压算高？我所用的是±30V，我认为已经很高了；
2、交流电流信号—双极性；
交流电流信号的采集方案：
1、使用采样电阻；
2、使用霍尔传感器；
3、使用电流互感器；
4、使用集成采样电阻的IC；
根据不同的应用场合使用不同的采集方式。在精确测量电流信号时我推荐使用采样电阻的方案。虽然集成采样电阻的IC也行，但是测量总感觉受限，不如直接适应采样电阻的方式灵活。
因为我要精确采集电流信号，一开始用的是基于霍尔效应的IC-CQ330G，用示波器观察之后发现，当改变电流大小时，并不能很精确的实时来响应电流的变化。电流互感器也试过，并不能很精确的反应电流的微小变化。
有这样一款芯片：是ADI公司的AD8210，它的共模输入电压是−2 V to +65 V，差模输入是250mv，你觉得这个芯片适用于采集双极性的交流电流信号吗（输入电压是±30V）？
不能。
我以前认为交流信号的方向一直在改变，认为它的输入共模电压一直是正的，用了这个芯片之后发现波形不对，我忽略了电流参考方向的恒定性，电流从A->B时共模电压是正，从B<-A时就是负。
因此要选择共模输入电压 > ±30V的芯片。
------------------------------------------------------------------------------------------------------------------------------------------------
如果在高共模输入电压条件下，你选择的采样电阻Rshunt过小，比如100mΩ，导致Rshunt两端满量程压降过小，那么会出现什么现象？看下图

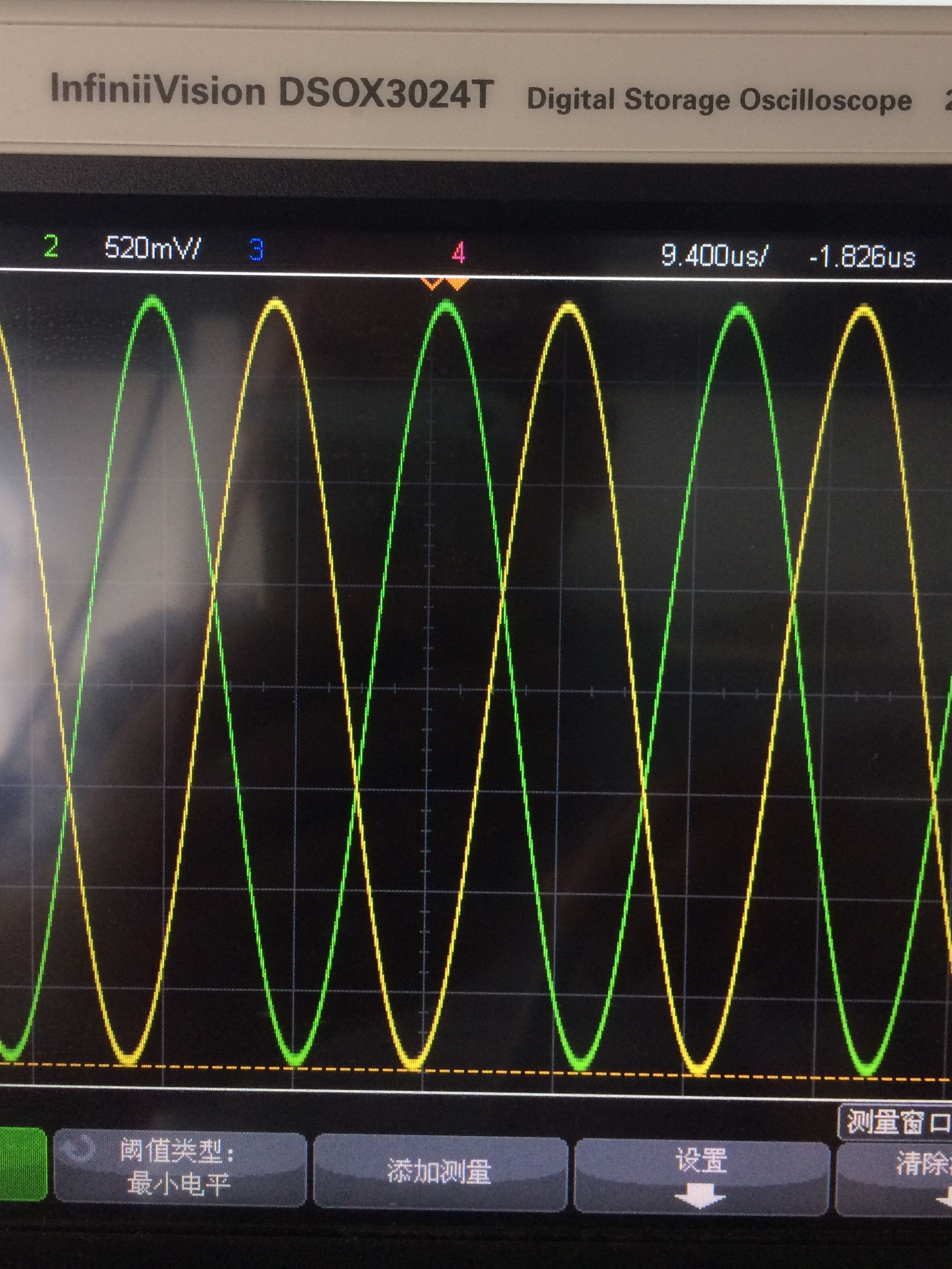

黄 {MOD}波形是负载两端波形，绿 {MOD}波形是Rshunt两端压差波形，可以看出有很大的干扰和噪声。 下面是我调试完之后的波形图：
绿 {MOD}波形是不是很完美。 调试方法：加大Rshunt的阻值，提高Rshunt两端压差，注意不要超过所用芯片的供电电压范围。。 原因：在高共模电压下，如果Rshunt压差过小，差分OP的Offset Voltage以及CMRR会对采集后的波形产生巨大影响，也就是说Offset Voltage和CMRR所操作的误差在采集信号中占据很大比重。提高Rshunt两端压差的目的就是降低这种误差所占的比重，让采集的信号更接近原始信号。
