基于MATLAB软件GUI界面的可编程电音合成器软件

• 1 总体设计
• 1.1 设计思路
• 1.2 软件运行
• 2 软件功能说明
• 2.1 软件界面
• 2.1.1 菜单栏
• 2.1.2 工具栏
• 2.1.3 MySynthesizer界面
• 2.1.4 mymidi界面
• 2.2 所需文件
• 2.3 软件运行效果
• 2.3.1 单音合成效果
• 2.3.2 读取midi文件
• 2.3.3 设计个性化曲目
• 3 后记

概要： 本文基于MATLAB及其GUI界面设计了一个基可编程电音合成器软件。利用MATLAB的GUI控件及相关算法，实现了多种音 {MOD}电子音的合成，做到了音长、音 {MOD}、音调可控和显示的多样化。基本音调包含了钢琴88键的频率，音 {MOD}可选范围有正弦、方波、锯齿波、四段包络的正弦波、KarplusStrong合成波等。另外，软件还实现了midi文件的编解码，用户可通过对midi数组的编程自行设计电音曲目。
关键字： 知识测试；MATLAB; 图形用户界面设计


1 总体设计

1.1 设计思路

   软件首先设计了Synthesizer界面，将音频的音频显示坐标、频域显示坐标、数据输入输出界面集成到一起，实现电音合成与播放的基本功能；再设计子界面mymidi，通过该界面读取midi文件并播放。用户可以自行设计midi矩阵以实现个性化的设计。

1.2 软件运行

   本软件运行在MATLAB上，打开MATLAB，在工作路径下粘贴本软件源代码、和一个音频信号作为提示音，点击运行即可出现用户交互界面。通过操作界面内一系列按钮以及快捷键即可使用本软件。


2 软件功能说明

2.1 软件界面

   设计了如图1和图2所示的显示界面： 图 1 软件显示界面(1) 图2 软件显示界面(2)

2.1.1 菜单栏

   界面Synthesizer有6个下拉菜单    “开始”菜单有2个子菜单，分别为“读取midi文件”和“创作midi文件”。点击“读取midi文件”后，弹出mymidi界面；点击“创作midi文件”后，显示出“创作一”和“创作二”子文件，分别对应另个midi曲目。如图3所示。 图3 “开始”菜单
   “显示”菜单有8个子菜单，分别为“ {MOD}彩”、“线型”、“线宽”、“标记点型”、“标记点边缘 {MOD}”、“标记点表面 {MOD}”、“标记点尺寸”和“恢复默认”。它们各自都有若干子菜单，作用是设置对应的图像属性。如图4所示。       图4 （1）         图4 （2）         图4 （3）       图4 （4）         图4 （5）         图4 （6）                       图4 （7）                    图4 （8） 图4 “显示”菜单的8个子菜单
   “音 {MOD}”菜单设置所合成的单音音 {MOD}，有5个子菜单，分别为“无包络锯齿波”、“无包络方波”、“无包络正弦”、“四段包络正弦”、“KarplusStrong合成”。如图5所示。 图5 “音 {MOD}”菜单
   “音高”菜单设置所合成的单音的音高，按照钢琴键盘的分类，将音高分为以下9个音组，也就是对应的子菜单，分别为：“大字二组”、“大字一组”、“大字组”、“小字组”、“小字一组”、“小字二组”、“小字三组”、“小字四组”、“小字五组”。如图6所示。 图6 “音高”菜单
   “音长”菜单设置所合成的单音的音长，默认每个单音音符0.6s，每次改变0.1s，或增加或减少。如图7所示。 图7 “音长”菜单
   “帮助”菜单有2个子文件夹，分别为“版本说明”和“使用说明”，分别介绍软件的基本情况。如图8所示。 图8 “帮助”菜单

2.1.2 工具栏

   GUI的工具栏内有11个工具，它们从左到右依次是：“显示网格线”、“放大”、“缩小”、“数据游标”、“增加线宽”、“减小线宽”、“增加标记点尺寸”、“减小标记点尺寸”、“增加单音节时长”、“缩短单音节时长”和“恢复默认”。如图9所示。 图9 工具栏
   “显示网格线”工具的功能是在时域频域图中显示或隐藏网格线；
   “放大”、“缩小”工具的功能是缩放图像。
   “数据游标”工具的功能是显示波形图中各点的横纵坐标。
   “增加线宽”、“减小线宽”、“增加标记点尺寸”、“减小标记点尺寸”、“增加单音节时长”、“缩短单音节时长”和“恢复默认”工具的功能对应的菜单功能相同。

2.1.3 MySynthesizer界面

   MySynthesizer界面有2个坐标轴，一个参数显示框和一组单音节键盘框，2个坐标轴分别显示当前合成的单音的时域、频域波形；参数显示框显示当前合成的单音的频率值、所属音组、音 {MOD}、音长、显示线宽和标记点尺寸等参数；单音组键盘有12个按键可选，表示待合成的按键音。通过对音 {MOD}、音长等参数的选择，可以合成多音 {MOD}、多频率、多音长的单音，还可以通过对显示参数的选择从多角度观察信号。其中，KarplusStrong合成算法对高频音的合成效果不佳，因此，当选择此音 {MOD}时，设置高频音组“小字三组”、“小字四组”和“小字五组”为无效。由于KarplusStrong合成算法的特殊性，对于同一音符会有多种频谱，但是其基音频率都是相同的。

2.1.4 mymidi界面

   点击“开始”->“读取midi文件”之后会弹出mymidi界面。
   mymidi界面有2个菜单、2个工具和2张坐标。
   “打开”菜单为读取.mid文件，并将其解码为一个一维数组，并包含有音轨、声道、采样率等基本音频信息。同时，解码得到的信号将在第一张坐标（上侧）上显示，在第二张坐标（下侧）上显示其对应的自动打孔纸卷图，颜 {MOD}代表了每个音符的响度。
   “合成音 {MOD}”有5个子菜单，设置读取并解码的音频文件的合成音 {MOD}。如图10所示。 图10 mymidi界面的“合成音 {MOD}”菜单
   工具栏中有2个工具，分别为“保存音频”和“播放”。其中“保存音频”工具将读取的.mid文件保存为一般音频文件.wav格式，“播放”工具用以播放解码后的音频。

2.2 所需文件

   运行本软件需要至少18个文件：15个源代码文件，2个GUI图形界面文件和至少1个midi文件。如图11所示： 图11 软件运行所需文件
   其中，.m文件是源代码文件，.fig文件是图形界面文件，.mid是midi文件。

2.3 软件运行效果

   软件可调参数丰富，包括音长、音高、音 {MOD}和多样化的显示参数。下面将作简要演示。

2.3.1 单音合成效果

   图12到图15展示的是在不同音长、音 {MOD}、音高和不同显示模式下的单音的时域频域图像。
   图12：音长1.2s，四段包络正弦波，小字一组c1键（261.626Hz），波形蓝 {MOD}，线宽0.5；无标记点；
   图13：音长0.2s，四段包络正弦波，大字一组C1键（32.703Hz），波形蓝 {MOD}，线宽1.5；有标记点，标记点型为向上的三角，尺寸为4， {MOD}彩为蓝 {MOD}； 图12 图13
   图14：音长0.5s，KarplusStrong合成，大字一组E1键（41.203Hz），波形红 {MOD}，线宽0.5，有标记点，标记点型为圆圈，尺寸为2， {MOD}彩为蓝 {MOD}；

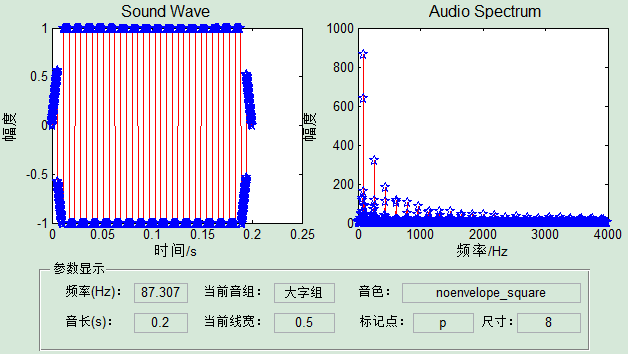

   图15：音长0.2s，无包络方波，大字组F键（87.307Hz），波形红 {MOD}，线宽0.5，有标记点，标记点型为空心五角星，尺寸为8， {MOD}彩为蓝 {MOD}； 图14 图15

2.3.2 读取midi文件

   图16展示的是读取midi文件之后的时域图和自动打孔纸卷图。
   图16（1）：时域图。读入“jesu.mid”，音 {MOD}为KarplusStrong。
   图16（2）：自动打孔纸卷图。读入“jesu.mid”，音 {MOD}为KarplusStrong。 图16 (1) 图16 (2)

2.3.3 设计个性化曲目

   用户可以通过写一特定矩阵实现个性化的编曲，用户需要输入的信息包括音符数目、每一个音符的编号、响度、音轨、声道、开始时间和结束时间。
   如，编写曲目为：

N = 21; % 音符数目
M = zeros(N,6);
M(:,1) = 1; % 音轨1
M(:,2) = 1; % 声道1
M(:,3) = (70:90)’; % 音符(只能取0-127)中央C：第60号
M(:,4) = round(linspace(60,120,N))’; % 设置每个音符的响度：80->120
M(:,5) = (0.5:0.5:10.5)’; % 每个音符的开始时间
M(:,6) = M(:,5) + 1.5; % 每个音符的结束时间

   则表示：产生21个音符，所有音符在1号音轨，在1号声道输出，取编号为70-90的21个音符，响度设置为在60-120区间线性分布，每个音符的开始时间相隔0.5s，每个音符延续1.5秒。
   则在不同的音 {MOD}选择下，会出现多种音频曲线，其产生的人耳听觉效应也不同。图17(1)-(5)分别表示在5中不同音 {MOD}下的音频曲线。
   图17(1):无包络锯齿波；图17(2):无包络方波；图17(3):无包络正弦波；图17(4):四段包络正弦波；图17(5):KarplusStrong合成。          图17 （1）         图17 （2）          图17 （3）         图17 （4） 图17 (5) 图17 同一曲调5种不同音 {MOD}下的音频曲线
   图18所示为该曲目的自动打孔纸卷图。 图18 该曲目对应的自动打孔纸卷
   用户也可按此方法设计自己的个性化曲目。

3 后记

   这是我大三下学期做的项目，前前后后花了大约一周时间。说来有趣，某一天我在整理MATLAB目录时发现了大一暑期做的一个名为“基于MATLAB软件GUI界面的自制简单电子琴”的课程设计，（相关内容已经整理到了我的SCDN博客上，点击链接即可查看），一看才发现当年做的项目真是相当简陋，于是我对它进行了一些改进。总地来说在原来的基础上变得更加美观、功能也更加丰富了。
   本项目中midi编解码的部分主要参考了Ken Schutte的工作，相关代码见其个人网页。
   出于对知识产权和他人智力劳动成果的尊重，我在此仅分享此项目中我个人贡献的代码。读者可根据上文中图11的描述从两处找全所有的文件并成功运行程序。当然，如果有读者对此尤其感兴趣或者有需要帮助的地方，我也十分欢迎大家与我联系。    转载时务必注明来源及作者。尊重知识产权从我做起。    代码已上传至网络，欢迎下载，密码是23cy。
