译码器和编码器

编码器的类型

二进制编码器

用 n 位二进制数码对 2n 个输入信号进行编码的电路

优先编码器 (即 Priority Encoder)

允许同时输入数个编码信号，并只对其中优先权最高的信号进行编码输出的电路。

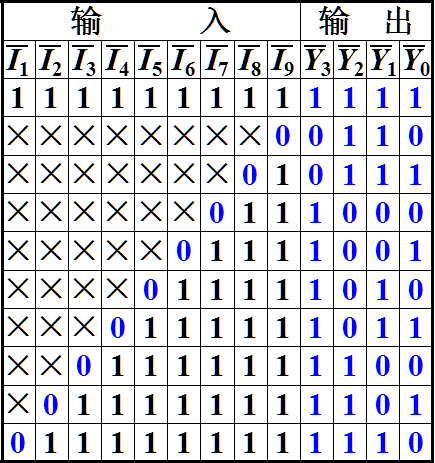

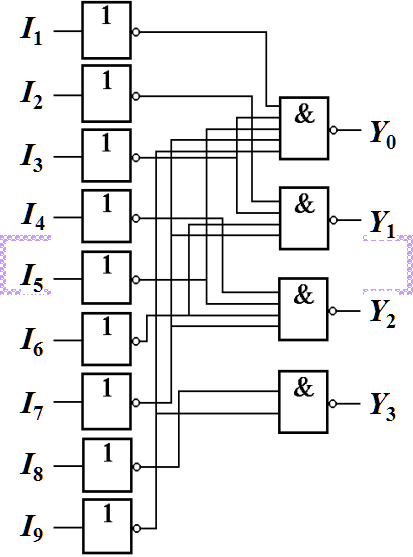

二 - 十进制优先编码器 CT74LS147

优先编码器测试

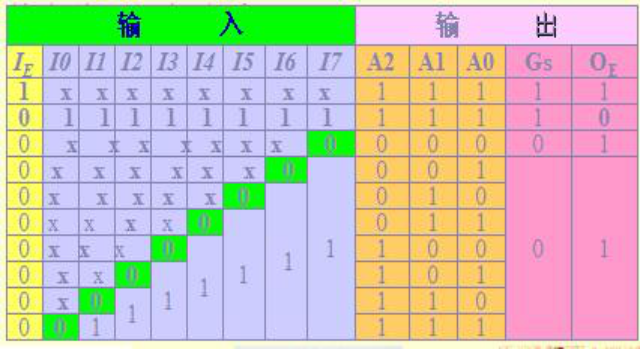

型号：74LS148D 特点： 8端输入3端输出，是8线—3线优先编码器，7端优先级最高，0端优先级最低 EI 选通输入端(低电平有效)
GS 宽展端
EO 选通输出端 真值表 引脚图

译码的概念与类型

二进制译码器

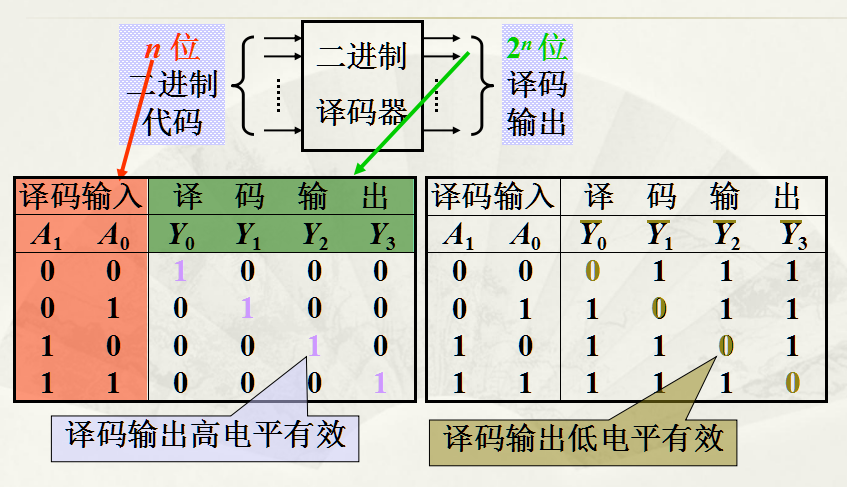

将输入二进制代码译成相应输出信号的电路。

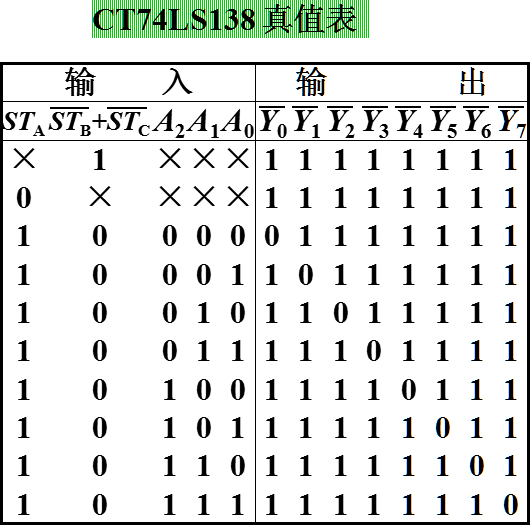

(一) 3 线 － 8 线译码器 CT74LS138

二－十进制译码器

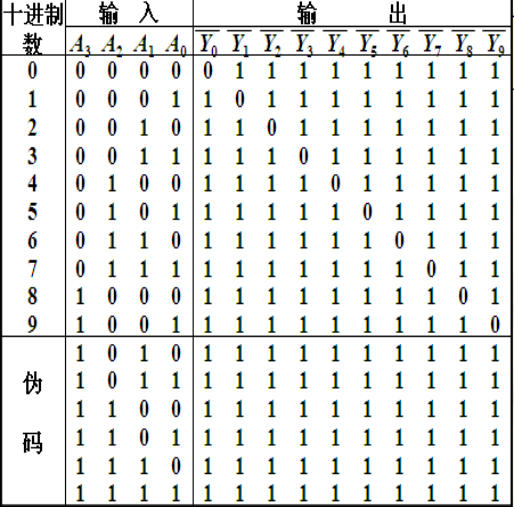

将 BCD 码的十组代码译成 0 ~ 9 十个对应输出信号的电路，又称 4 线 – 10 线译码器。

四、数码显示译码器

(一) 数码显示译码器的结构和功能示意

七段显示译码器

LE为锁存控制端，高电平锁存，低电平传输数据
LT为灯测试端，高电平显示正常，低电平各段都亮
BI为消隐功能端，低电平各段都不亮，为消隐状态 方式1 方式2
