AD620 AD623原理图PCB电路设计,使用经验和建议——【电路模块经验12】

2019-04-13 13:50发布

站内文章 / 模拟电子
13524 0 1099
<每日模块经验分享>
每次开篇都不会忘记提醒建议大家养成这个好习惯（手动滑稽脸~），随手记一记，备注备注，方便自己后期查看，也方便后来者读图。AD620/AD623这两款是兼容的，AD620是一款低成本、高精度仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至10000,好了，献出原理图：
在这里插入图片描述
PCB如下：
在这里插入图片描述
芯片特点
  • 易于使用
  • 低噪声
  • 出 {MOD}的直流性能(B级)
  • 出 {MOD}的交流特性
使用经验建议

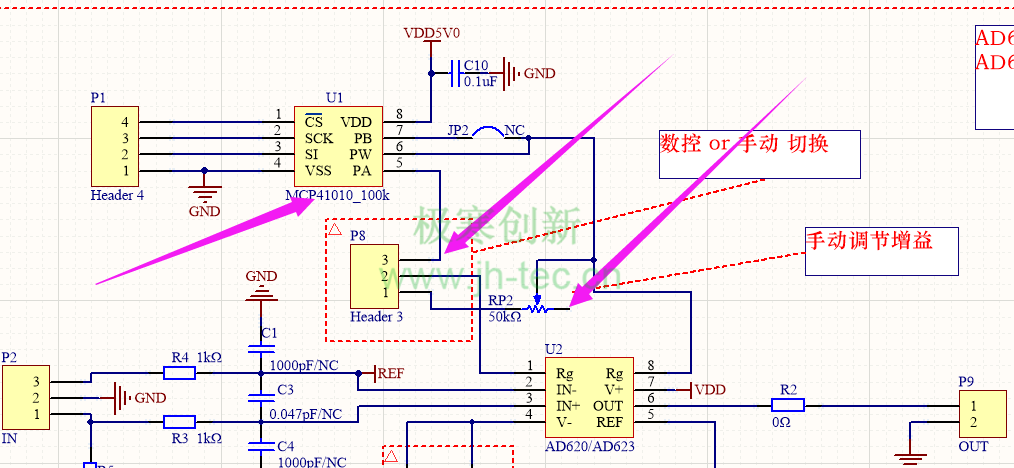

  • 增益控制这里兼备设计了手动控制和数字控制，手动控制采用的是滑动变阻器来实现，数字控制采用的是一款MCP41010芯片，
    在这里插入图片描述
  • 参考电压REF这里设计可用电阻来调节，建议大家都这么来设计；
    在这里插入图片描述

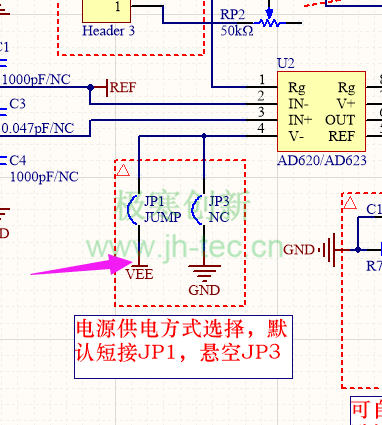

  • 供电方式可通过两个器件选择单电源或是双电源；
    在这里插入图片描述
  • AD620和AD623的供电电压有差异，具体如下，调试的时候一定要注意，避免烧坏板子
    在这里插入图片描述
    下面是文章源地址，附有PCB和原理图源文件，仅供学习和技术交流
    http://www.jh-tec.cn/archives/242
