在Altium软件中如何区分PCB内电层是正片还是负片的方法
2019-04-13 13:58
发布
生成海报
站内文章
/
模拟电子
17585
0
1277
------------关于PCB板中正片和负片的解释
雨花石
制作
—
201
8
.
10
.
25
DXP--
Altium Designer技术交流群
QQ群:
242675134
说明:本文中的图片都打上了QQ群号,目的是防止别人抄袭文章,以前出现过类似的情况,有些论坛直接把文本中我留下的QQ号码删除,剩下的内容包含我制作的图片都没改动,甚至就连标点符号都没改动,就充当他们的文章了,实在令人气愤。虽然不是什么高技术含量的文章,起码要尊重原作者辛辛苦苦写作制作的劳动成果吧,所以以后我写的文章中,图片上都留有QQ群号,以防无耻之人抄袭。
通俗的讲,正片就是在电气层你眼睛看到的铜皮(或走线)就是实实在在存在的铜皮(或走线)。负片就是在电气层你眼睛看到的铜皮(或走线line)就是要被去除的铜皮部分。
大家都知道电路板的表层都是正片,负片特指内电层,然而内电层不一定是负片哦。电路板的内电层使用正片或是负片,是由设计电路板的人决定的,和个人习惯有关,现在的电脑配置对应处理内电层是正片完全没有任何压力。 如何识别这个电气层是正片还是负片呢,有好几个地方都可以看得出来,下面简单说明。
方法一 、在板层的显示和隐藏界面查看
进入板层颜 {MOD}管理界面Design → Board Layers & Colors
图 一
图 二 层显示或关闭和颜 {MOD}管理界面
可以看到图 二中,中间上方的Signal Layers栏所示的都是正片层,Internal Planes栏所示的都是负片层。这里注意一点,使用负片层时,负片层是不允许用交互式布线命令走线的。
方法二 、看层叠结构
进入层叠管理,Design → Layer Stack Manager

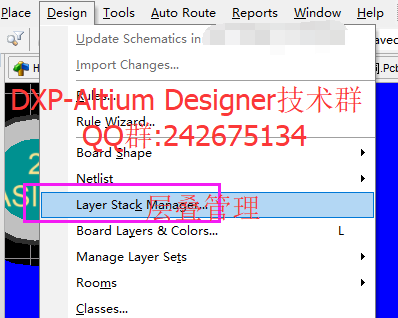

图 三
图 四 层叠结构界面
图四中右上角标注1和2 的地方,1处表示添加负片层,2处表示添加正片层,执行此命令后,会在图中的层叠处看到添加后的效果。本例中,使用了4个正片层和两个负片层。
拿其中一种来说明问题,图二中的3标号处为负片层,双击层名称,弹出对话框,参数如图五所示。
Net name项是不允许修改的,这是负片层参数的特征。
图 五 负片层叠参数界面
图二中的4标号处为正片层,双击层名称,弹出对话框,参数如图六所示。
图 六 正片层叠参数界面
这个界面和负片层参数界面区别很大,只有两项参数。
从图五 和 图六中可以看哪些层使用出正片或是负片。
由于本人语言表达能力有限,文中有表述不妥之处,还请各位见谅,欢迎朋友们给予指点,以使文章更加流畅和完美,在此谢谢各位。
软件使用中遇到什么问题,欢迎加群交流:
Altium QQ群:242675134
微信交流群:Altium Designer学习交流
微信公众号(名称:雨花石Altium学习交流平台):Altium_C2002-YHS
更多资料可以登录本人的百度 {MOD}分享主页下载
雨花石 写于
2018.10.25
