差分放大器
平衡条件：
差模输入电阻：

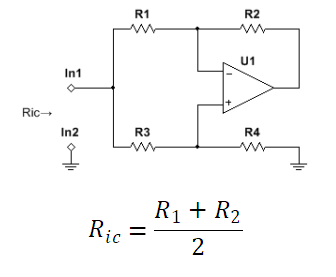

共模输入电阻：
接地回路干扰消除

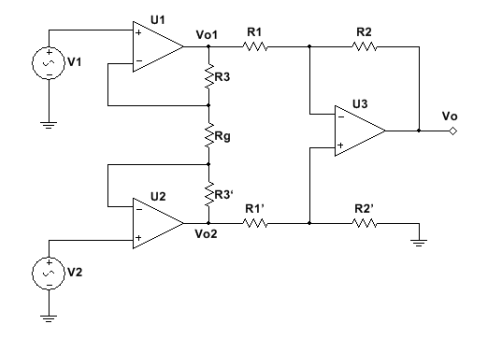

Zg为地线阻抗，利用V1当作差分信号，而Vg当成共模信号就能排除Vg这一项的影响。 仪器仪表放大器（IA）一个仪器仪表放大器是一个满足下列技术要求的差分放大器：（a）极高（理想为无限大）的共模和差模输入阻抗；（b）很低（理想为零）的输出阻抗；（c）精确和稳定的增益，一般为1V/V~10³V/V；（d）极高的共模抑制比。 三运算放大器IA：
第一级放大由欧姆定律可得
第二级为差分放大器：
综合得总增益：
双运算放大器IA：
U1是一个同相放大器，所以：
当满足平衡电桥条件时有：
可调双运算放大器IA：
通过KCL方程易得：
飞电容技术实现IA（略） 电流输出IA将三运算放大IA第二级改变成一个Howland电路：
双运放：
通过两级反相放大方程与最后一级电流输出KCL结合得：
易知当R2+R3=R1R5/R4时电路为电流源。电压容量近似为：
电流输入IA
U1和U2强使他们在输入引脚上的电压跟踪Vcm，因此确保跨在输入源上的电压为0V。根据KVL和欧姆定律有
第二级为差分放大，结合得：

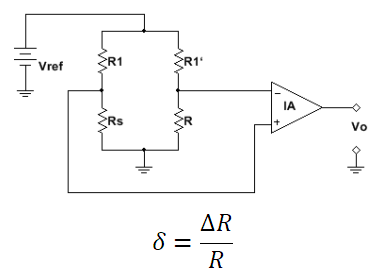

传感器电桥
