一.实验内容

1.利用74161计数器芯片设计一个M=12的计数器
2.利用Quartus软件进行设计和仿真
3.观察仿真波形

本次实验采用Quartus软件进行，详细步骤同实验1类似，相关内容可以参考：【EDA】实验1：拼接4-16译码器，以下仅展示关键步骤。

M=12的计数器具体设计如下图：
在这里插入图片描述

添加设置波形仿真文件：
在这里插入图片描述

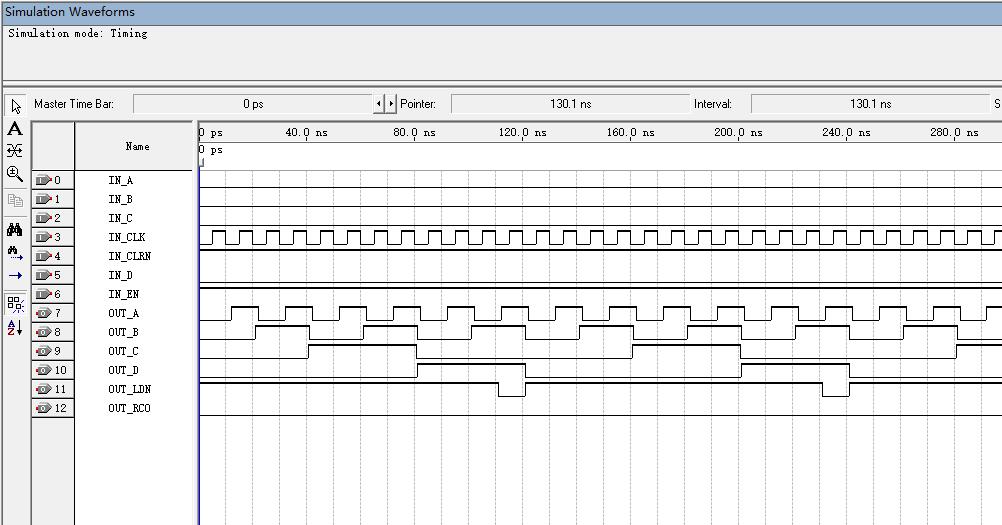

仿真波形：

由实验波形可以得知：计数器每到时钟信号的下降沿进行计数，当计数达到DCBA=1011时，经过下一个时钟信号的下降沿后变为DCBA=0000，即计数器可以实现从0000计数到1011后自动置零重新计数，此时计数器就是一个M=12的计数器。
