电路设计_单火线技术资料汇总

2019-04-13 14:10发布

本文简单汇总了单火线技术的供应商和文档资料,供大家设计的时候参考。 --------------------------------------------------------------------------------------------
天锐先锋 1、《开发、评估板说明书V1.0》
单火线遥控开关自身电路供电技术是其中的关键 市面上产品大多采用阻容分压或通用开关电源电路降压取电技术——缺点:待机功耗过大,不能应用于小功率节能灯。 电源模块型号:utP1000-6VL、utP2000-6VS 2、《电源模块规格书V1.1》 空载功耗0.006W,最大输出电流100mA。
测试数据      电压 输出电流 空载功耗 待机电流 utPxxxx-6V:6.3V 100mA 25uA 6mW utPxxxx-12V:12V 80mA xuA 6mW --------------------------------------------------------------------------------------------
茂名天华 单火线开关供电电源部分的工作原理 1、关态供电(待机供电):DY10A--控制电路功耗300uA 将灯作为通路,小电流不致灯会亮。 微电流的电源模块转换效率一般比较低,不超过50%,在输入电流30uA下,模块3脚提供给控制电路的电流不会超过0.5mA,最好控制在0.3mA以下。 电源本身的空载电流也是一个关键因素,DY10A空载电流只有5uA。 2、开态供电:使用双向可控硅和两个稳压管组成开态取电电路,它等效成一个可变电压源,这个电压源的内阻是根据流过的电流的大小而变的,电流小,等效的内阻大。电流效率为灯电流的60%左右。输出直流约为7.7V。 总结:关灯时电源模块给控制电路供电,开灯时取电电路给控制电路供电。 继电器需采用继电器吸合低耗维持电路。
测试数据:电压 输出电流 空载功耗 待机电流 DY10-6:6.5V 50mA 8uA 300uA DY10-12:11.3V 50mA 12uA 190uA 继电器选取0.25W以下的,高灵敏度的继电器也只能控制5W以上的灯具,使用光耦可控硅则可以做到控制2W以上的灯具。

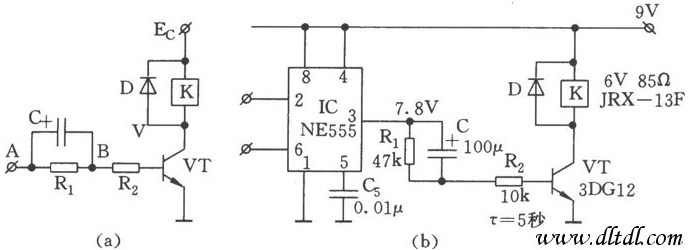

知识补充: 继电器的吸合电流比释放电流要大,吸合后,继电器便保持在吸合电流上工作。如图所示的电路可使继电器在吸合后自行保持低电流工作,降低功耗。当555的3脚由低转呈高电平时,由于C两端电压不能突变,则VT管获得的注入电流为(VA-0.7V)/R2。之后,C通过R2和eb结充电,VB下降,待C充满后,VB=VA-Vc,由于Ib的减小,使流过继电器的电流Ic减低至接近释放电流,继电器工作于低功耗状态。
选择线圈吸合功率为0.25W以下的继电器。 继电器只能控制5W以上的灯具,使用光耦可控硅则可以做到控制2W以上的灯具。 双向可控硅的发热问题 要增加功率,就要想办法加强可控硅的散热措施 如果初始化电流较大,则需要在半波后增加3.3uF/400V的滤波电容,模块限流电阻由100K改为4.7K。
茂名天华文档摘要 1、《DY10A在消防应急照明开关中的应用》 普通开关:只是把消防应急电源作为简单的控制自动开关的常亮状态。 真正的带消防应急的开关必需是平常照明时用的照明回路的电源。 使用12V的继电器是为了减小继电器的吸合电流。 三种控制形式:人体感应、声控、触摸延时开关(电路简单但是成本很高)
2、《DY10A在触摸、遥控智能开关中的应用》——整流后加2.2uF400V的电容,串47K电阻可提供15mA的电流。 基本类型:电容感应触摸开关、遥控接收开关、遥控+电容感应触摸开关、带数据收发+电容感应触摸智能开关 电容感应触摸开关:FTC334K,选择控制芯片时的静态休眠电流最好在100微安以下,触摸开关的待机电流小于15微安。 双向可控硅,过整流桥后电压应大于7V,此时电源模块关闭不再从高压输入端吸取电流。如果不行,则会在一路开灯时,开灯所需的较大的动态电流就会由电源模块提供,造成处于关态的另一路出现闪亮的现象。造成取电电压过低是由于灯具功率过小从而提供的回路电流较小,当开态执行元件的驱动电流和控制电路的动态电流过大时,就会造成取电电压下降。 遥控照明开关:解码由单片机实现,没有接收时处于休眠,电流为几十微安,接收采用低功耗型,控制在300微安以下,灯具输入端可控制在20微安左右。 遥控+感应触摸照明开关:触摸芯片的静态电流3微安左右。 带数据收发的触摸开关:在DY10A的直流低压输出端增加100uF的电容,就是为了解决收发数据时的较大动态电流,还可以并上一个0.1uF的高频电容。
3、《DY10A在感应开关及声光控开关中的应用》 红外感应芯片:BIS0001(10uA)、CS9803(25~35uA)、HT7610A(11uA) 对于负载功率较大的场合,需增加一只双向可控硅来控制大于100W的功率,注意可控硅的散热甚至加散热片。 如果要实现过零点触发,光耦可控硅要用MOC3063等带过零触发的。 声光控制照明芯片:BIS0001(芯片贵,一致性好,12uA)、CD4011(目前最广泛的,一致性稍差,20uA)、分立元件三极管电路(灵敏度高,工作稳定,10uA,光控性能稍差,在光起控点的一段时间,灵敏度由低至高变化,约十几分钟)。
4、《单火线电子照明开关电源模块的研制心得》 节能灯闪烁的电流从30uA至100uA不等,甚至有20以下的 供电部分是关键,降低电源本身的空载电流就能很有效的降低待机电流 DY10A电源模块,空载8uA,输出电压6.4V 单火线取电问题,照明开关工作时取电是通过开关断开时的两端压差来取电的。当开关闭合时就没有压差无法取电。 不同容量的滤波电容和供电时间的关系: 3.3μF      42 4.7μF      75 6.8μF      110 10μF      160 要把延时时间设计为电容放电时间的一半(因为电解电容的误差较大),电路就可以正常工作。 -------------------------------------------------------------------------------------------- 博力恒昌公司 微功耗单火待机和工作电源电路是主要技术瓶颈 所述闭态取电模块由串接的全波整流和隔离变电压器构成,所述通态取电模块为双MOS管取电器。 --------------------------------------------------------------------------------------------

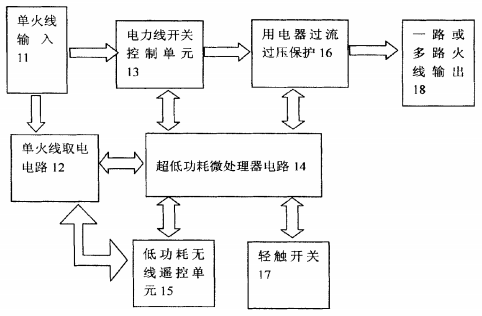

陕西博开光电技术有限公司 包括单火线取电电路(串联取电开关、整流滤波电路、低压管理电路),嵌入式程序的微处理器和电力线开关控制单元。 串联取电开关一般选大功率MOS管,如NTD4804N、IRL3803S,也可选IGBT管。选用两个MOS管,每个工频周期取两次电,取电电压在交流零点附近。 整流滤波电路由二极管组成半波或者全波整流电路。 低压管理电路为电力线开关控制提供启动和维持电流,采用超低功耗的XC6206系列或者HT75xx-1系列。
可相互切换的火线断开取电电路(降压网络电路、电压调整器、单向接入器和低压管理电路) 降压网络有两种结构,一是变压器降压网络电路,输出线圈电流最大值不超过1mA,一般选20比1的变压器,为了得到较高的变换效率,不以工频50/60Hz进行变换,而是将AC220/AC110先高压整流,再高频以PWM方式进行DC-DC变换降压。二是阻容降压网络电路,通过RC组成分压电路,将火线电压AC220降到一定的低压。 电压调整器:一般由高耐压的中功率三极管组成,比如TS13002、A44等。 单向接入器:作用是保证火线断开取电电路不影响火线接通取电电路,同时保证火线接通时迅速接通。
迟滞比较电路:迟滞比较电路可由运算放大器组成,一般选CMOS型运放,如LM321,也可选三极管组成,常见为A42、A92。 轻触开关 无线遥控单元,遥控方式为RF、红外或超声波 超低功耗微处理器,具有睡眠和自动唤醒功能,如TI的MSP430系列,义隆的EMxx系列,其中推荐MSP11x1。
2008.8.10 传统插座不能自动延时关灯,费电、费事。
新型开关存在的问题: 单独的遥控灯不能实现网络化的控制方式; 不能用一个遥控器控制所有的灯; 单独的调光开关只是调光,没有记忆功能,不能自动延时或者进行其他高级操作。 --------------------------------------------------------------------------------------------
青岛博晶微电子科技有限公司 微功率电源芯片:SC201 --------------------------------------------------------------------------------------------
东莞市迅智电子有限公司
--------------------------------------------------------------------------------------------
单火线电路——阿莫电子论坛 超低功耗的微功率开关电源,利用火线的微弱漏电工作(约35uA)

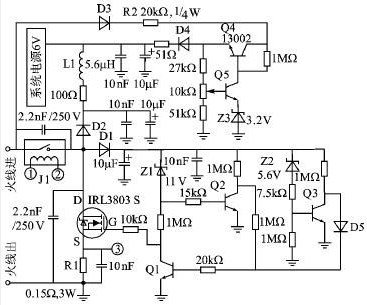

单火线取电电路图——阿莫电子论坛
这里的地线是浮地,不是零线,也不是大地的地线. 6V是Z2(5.6V) + 7.5K电阻  + Q3的BE(0.V)

打个水流的比方,你家的流动着自来水管里的水,每个水分子都是一样的,和不流动时的也没区别,之所以会流动,是因为有水压存在。这个单火线取电电路,并不是说这个装置只有一根引出线,事实上它有二根引出线,一旦接入通电的外电路中,这二根引出线是有压差的。

开源火线取电给大电容充电电路——阿莫电子论坛
利用可控硅在直流半波导通时,后级电解电容开始充电,半波电压返回零点时,可控硅关断,电解电容不再充电,电解电容两端电压稳定在27V左右。电压由稳压二极管的稳压值决定,充电速度由前端限流电阻阻值确定。
