class="markdown_views prism-atom-one-light"> 主要关于学堂在线的数字电子技术基础（自主模式）的第五章。。。
重点（贫僧在看视频之前会去翻一下配套的书籍，看看要学的章节的习题是什么，这样就大概知道哪里是重点了。。。）：
1. 存储器对应的特性表
2. 存储器的数据在什么时候更新（例如是边沿更新还是电平更新）
3. 存储器的基本结构（不用全记，但是要知道去除/增加某个门之后带来的影响，例如D触发器在C1口接上个非门会让数据变成在下降沿的时候更新）
4. 会看波形图，能根据输入的波形来确定输出的波形
5. 会画对应的波形图（画起来麻烦得要死，贫僧选择在电脑上画。。。方便又快捷） 下面这些都是一些笔记，都是概念的东东，如果不理解的话贫僧建议先看下书上对应的例题（顺手做啊，别只是看）并记住对应的特性表（最好还是从定义自己推出来，这样的话就算是不记得特性表了还可以重新推导一遍）。

触发器的由来

为什么需要触发器？
因为现实中有时需要处理这样的问题：
1. 与状态有关，即电路具有记忆功能
2. 输出会直接被输入事件（例如按下按钮）改变，而不是输入的值
例子：需要设计一款电路，能够在按钮按下的时候改变灯的亮灭，如果灯原来是亮的那么按钮按下之后灯应该灭，反之亦然。
组合电路无法直接完成上面的事情，所以需要一个具有记忆功能的器件。
这种具有记忆功能器件的用处：能够存储0和1。（例如Flip Flop就可以存储1位0/1） 话说回来flip flop直译就是人字拖，自己体验一下：


图片来自网络的说。 其实贫僧更加喜欢把它脑补成噬尾蛇，因为理想状态下只要状态没有更新，存储在触发器里面的数据是永远不变的：

（其实只是觉得数字电路有点像炼金术阵/魔法阵/玄学）

门电路与触发器的关系

用来1位二进制信号的期间的特点：
1. 有两个能自行保持的状态
2. 根据输入信号可以置成0/1 分类方式：
1. 按触发方式分（电平、脉冲、边沿）

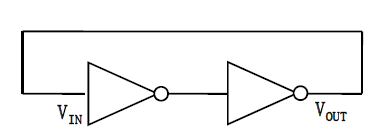

2. 按逻辑功能（RS、JK、D、T） 一种最简单的触发器就是用两个非门搭起来的。

纯粹门电路组成的组合电路实现记忆功能的方式：正反馈。

上面是对应的可能出现的电压，其实就是反相器的电压，具体看第三章。
这样的电路其实比较稳定，因为如果取到了中间那个点，因为正反馈的存在电压要么向上要么向下走。例如可能会有一个正扰动，让输入电压稍微升高，那么输出会降低，下一级的反相器输出会增高，叠加到输入里，这样就会直接让电压提升到高电平状态。所以高低两种电平的地方会比较稳定，而如果取值在中间反而会不稳定，这样就为这个电路的记忆功能（确保记忆的是0/1，而且不需要外界输入来保证状态不变）提供了保障。

基本SR锁存器

这个电路由两个或非门构成：

优点是引入了两个输入接口vi1、vi2" role="presentation">vi1、vi2$v_{i1}、v_{i2}$，如果这两个输入接口输入的是0，那么就变回上面的反相器。
把上面的电路换种画风就可以变成：

那两个输入接口变成了SD" role="presentation">SD$S_D$和RD" role="presentation">RD$R_D$，存储的数据是Q，相反的就是Q’。
RD" role="presentation">RD$R_D$是0的时候Q直接变成0，所以这个接口叫Reset Direct（直接复位）（这时SD" role="presentation">SD$S_D$应该=0）。
SD" role="presentation">SD$S_D$=1的时候RD" role="presentation">RD$R_D$应该=0，这样可以直接让Q=1。
就是说通过RD" role="presentation">RD$R_D$可以置0，SD" role="presentation">SD$S_D$可以置1。
置完之后两个输入接口变回0，相当于最上面那两个反相器连起来的电路（就是SD" role="presentation">SD$S_D$和RD" role="presentation">RD$R_D$都是0的时候保持过去状态）。不存在两个输入同为1的情况。。。

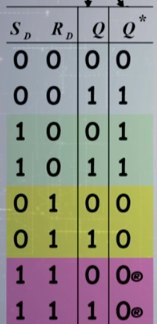

Q*就是更新后的输出。
约束条件：SDRD=0" role="presentation">SDRD=0$S_D{R}_D=0$。
注意：在SDRD" role="presentation">SDRD$S_D{R}_D$都是1的情况下输出Q和Q∗=0" role="presentation">Q和Q∗=0$Q和Q^{\ast }=0$，这个是定义出来的的，实际情况其实是不确定的（但是做题都是按照这个定义来做的，这个地方在做配套书后面的练习的时候，要画波形图的时候会用到）。 动作特点：任何时刻输入都可以直接改变输入出状态。 除了用或非门还可以用与非门来搭这个电路。

和上面的类似，只是这次SD′" role="presentation">S′D$S_D^{\prime }$=0才是对应的置1，置0也是差不多。注意不要让两个输入同时为0。其实看上面的波形图可以看到输入同时为0的时候也不是不能确定输出的值，只是会出现矛盾。 小技巧：
其实通常贫僧都是记这个锁存器的名字的：Set-Reset Latch，重点是Set-Reset，set脚高电平reset脚低电平那就输出置1，reset脚高电平set脚低电平就置0，都是0就保持输出不变，都是1就Q和Q′" role="presentation">Q和Q′$Q和Q^{\prime }$都输出0（这个是定义，如果是在S和R脚加了反相器或者SR触发器是用与非门搭起来的话要注意反过来，而且在S′和R′" role="presentation">S′和R′$S^{\prime }和R^{\prime }$都是低电平的时候输出是Q和Q′" role="presentation">Q和Q′$Q和Q^{\prime }$是高电平）。 动作特点：
任何时刻输入都可以直接改变输出。

---

因为上面的那个SR触发器太敏感了，所以做了点改进，引入了触发信号/时钟信号CLK。改装之后的触发器只有在触发信号来的时候才能够改变状态（通常有三种触发：电平、边沿、脉冲触发）。

电平触发的触发器

电平触发的RS触发器

结构：

脑补成SR锁存器左边加上一个输入控制电路，CLK=0的时候左边的控制电路输出一直是1，所以会让输出保持原来的状态（看SR那里的特性表就可以理解了）。 动作特点：在CLK=1的时间里输入改变输出状态。
贫僧是直接把这种触发器和前面的SR触发器结合在一起记忆的，因为只是输出状态变化的时间段变了，逻辑还是一样的。
缺点：
可能会因为在CLK变回低电平前的一瞬间收到干扰导致输出状态改变（下图的S）：

加上异步置位、复位的电平触发SR触发器

大概长上面这样。
其实只是加了个在SD′" role="presentation">S′D$S_D^{\prime }$或RD′" role="presentation">R′D$R_D^{\prime }$加入低电平就可以立刻把输出(Q" role="presentation">Q$Q$)调整到1或者0的功能，而且不受时钟信号控制（异步）。平时正常工作的时候应该给这两个脚高电平。

---

电平触发的D触发器

上面那种触发器是双端的，但是有时客户会会提出要用单端的触发器，于是就有了D触发器（其实就是拿SR来加个反相器）：

上面虚线框中的就是新加上的反相器。 D触发器的特性表 CLK D Q Q* 0 x 0 0 0 x 1 1 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1 就是D输入0就让输出置0，D输入1就让输出置1。

---

为了进一步提升抗干扰能力，就又改进了一下，变成了边沿触发的触发器

边沿触发的触发器

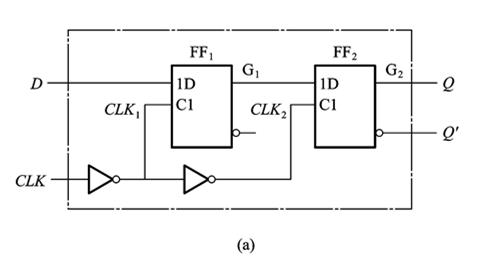

用两个电平触发的D触发器合成边沿触发器！

其实最关键的就是跳⭐变的一瞬间，在跳变前CLK是低电平，所以CLK1" role="presentation">CLK1${\mathrm{C}\mathrm{L}\mathrm{K}}_1$是高电平，G1=D" role="presentation">G1=D${\mathrm{G}}_1=\mathrm{D}$，G2" role="presentation">G2${\mathrm{G}}_2$保持原来的状态不变。然后在跳⭐变的一瞬间CLK1" role="presentation">CLK1${\mathrm{C}\mathrm{L}\mathrm{K}}_1$就会变成0，G1" role="presentation">G1
