HC-06蓝牙模块的使用

2019-04-13 14:57发布

HC-06蓝牙模块与HC-05的AT指令变化还是挺大的,在模块上电后红灯闪烁表示未连接成功,常亮表示连接成功,期间只要红灯处于闪烁即是进入了AT模式,可发送AT指令,灯常亮使用AT指令无效。下面是常用的AT指令: 设置模块蓝牙名称为:dong66
AT+NAMEdong66
模块回:OKsetname 设置模块蓝牙配对时的密码为:6666
AT+PIN6666
模块回:OKsetPIN 设置串口通信波特率为:115200
AT+BAUD8

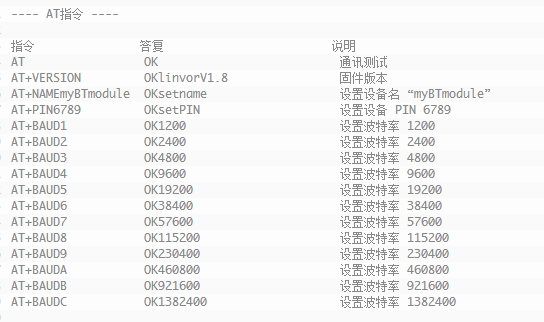

模块回:OK115200 设置串口通信波特率为:9600 AT+BAUD4 模块回:OK9600 在这里插入图片描述
                                      表格来自于太极创客 使用AT指令配置好的信息,一定要用小本本记下来,因为这些信息要想从模块找回是很困难的。如波特率设置不对,发送AT指令时将毫无反应。查资料发现HC-06蓝牙模块串口通信的高电平为3.3V,如果要51单片机配合使用,则HC-06的RX到51单片机TX这条电路上,需要使用分压电路进行降压(这个问题应该不大,暂时使用未发现有任何使用问题)。 今天使用蓝牙模块HC-06和51单片机模块stc15F104W做了个DIY,RGB三 {MOD}控灯。自定义串口协议和蓝牙透传协议,编写了个简单的Android上位机。
